塑料托盘结构强度仿真
根据客户要求，塑料托盘按照以下分析（分析材料分别为：pa66+gf25/HDPE）：1、动载分析（圆齿叉车移动承重托盘）：圆齿直径60mm，间距为250mm，目标承重2吨，实际重物为袋装化工原料、肥料；2、静载分析（静止地面承重分析）：目标承重6.5吨，重物为袋装化工原料、肥料。
客户 : 科恒创科技 [CAE仿真]
塑料托盘结构强度仿真
根据客户要求，塑料托盘按照以下分析（分析材料分别为：pa66+gf25/HDPE）：1、动载分析（圆齿叉车移动承重托盘）：圆齿直径60mm，间距为250mm，目标承重2吨，实际重物为袋装化工原料、肥料；2、静载分析（静止地面承重分析）：目标承重6.5吨，重物为袋装化工原料、肥料。
客户 : 科恒创科技[CAE仿真]

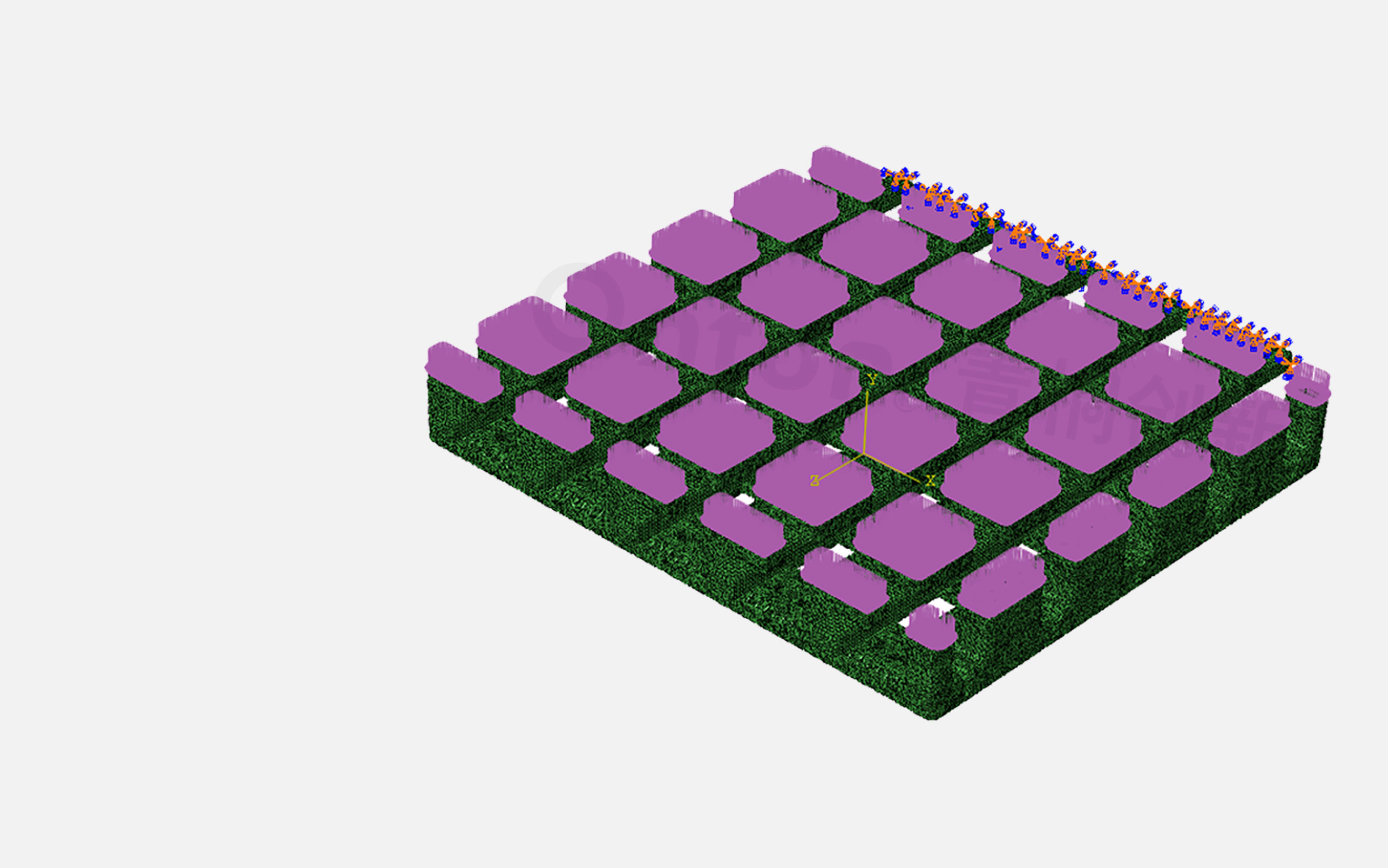

1.5T分析模型
约束叉车轴端部，托盘与重物接触部分施加压力载荷0.145MPa+托盘重力加速度1G

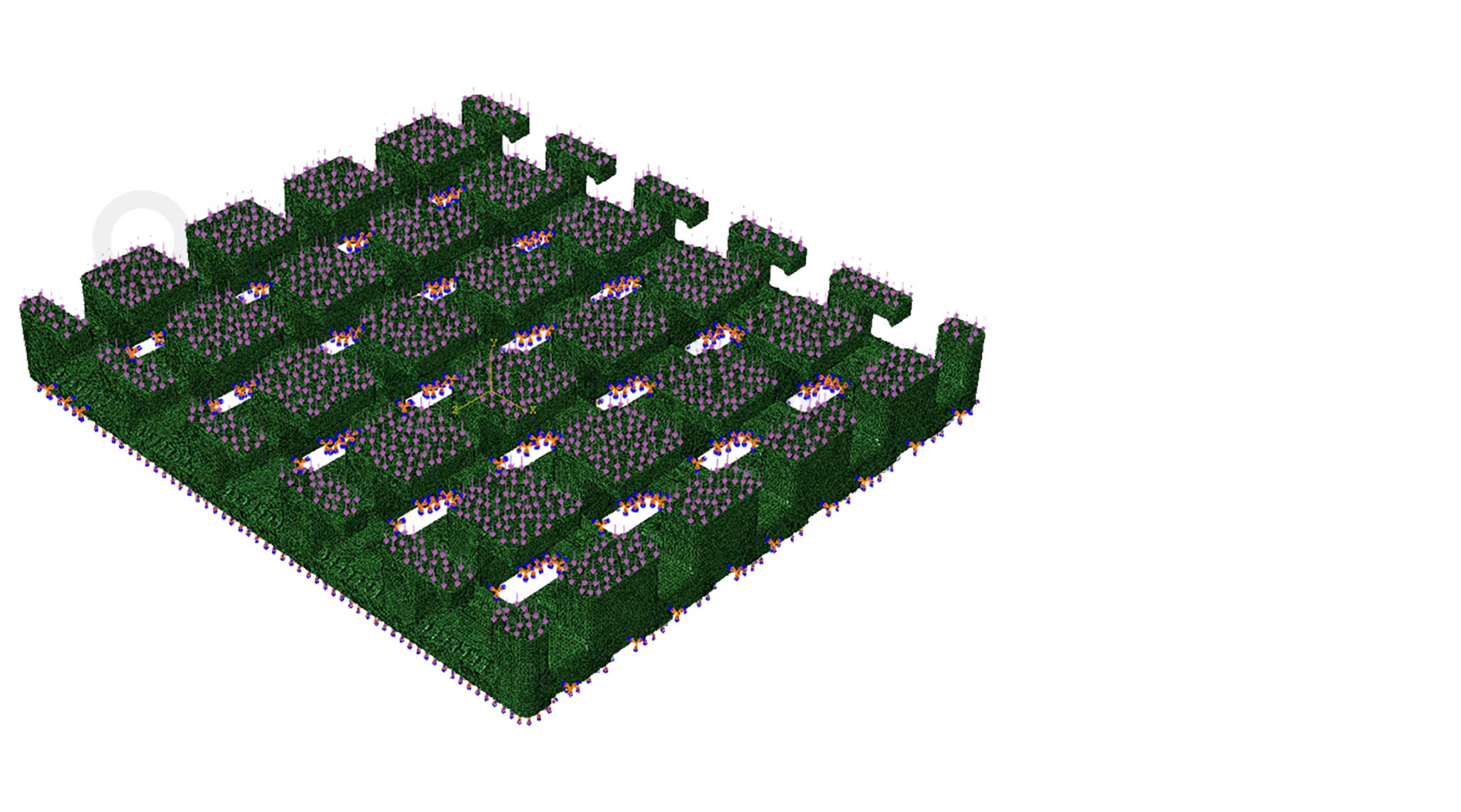

4.5T分析模型
约束塑料托盘底部，托盘与重物接触部分施加压力载荷0.145*3=0.435MPa+托盘重力加速度1G
1.5T载荷+ HDPE/GF材料

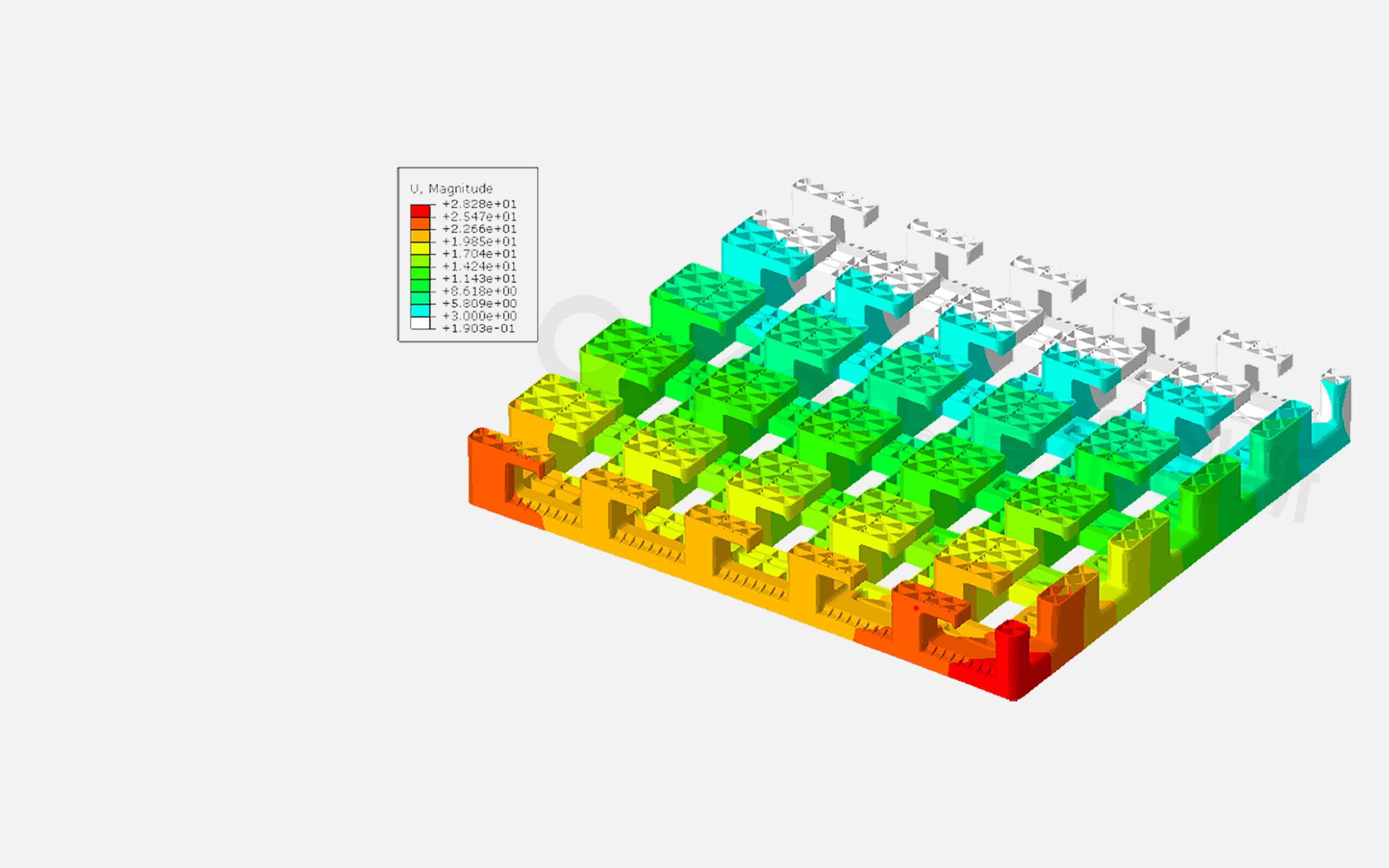

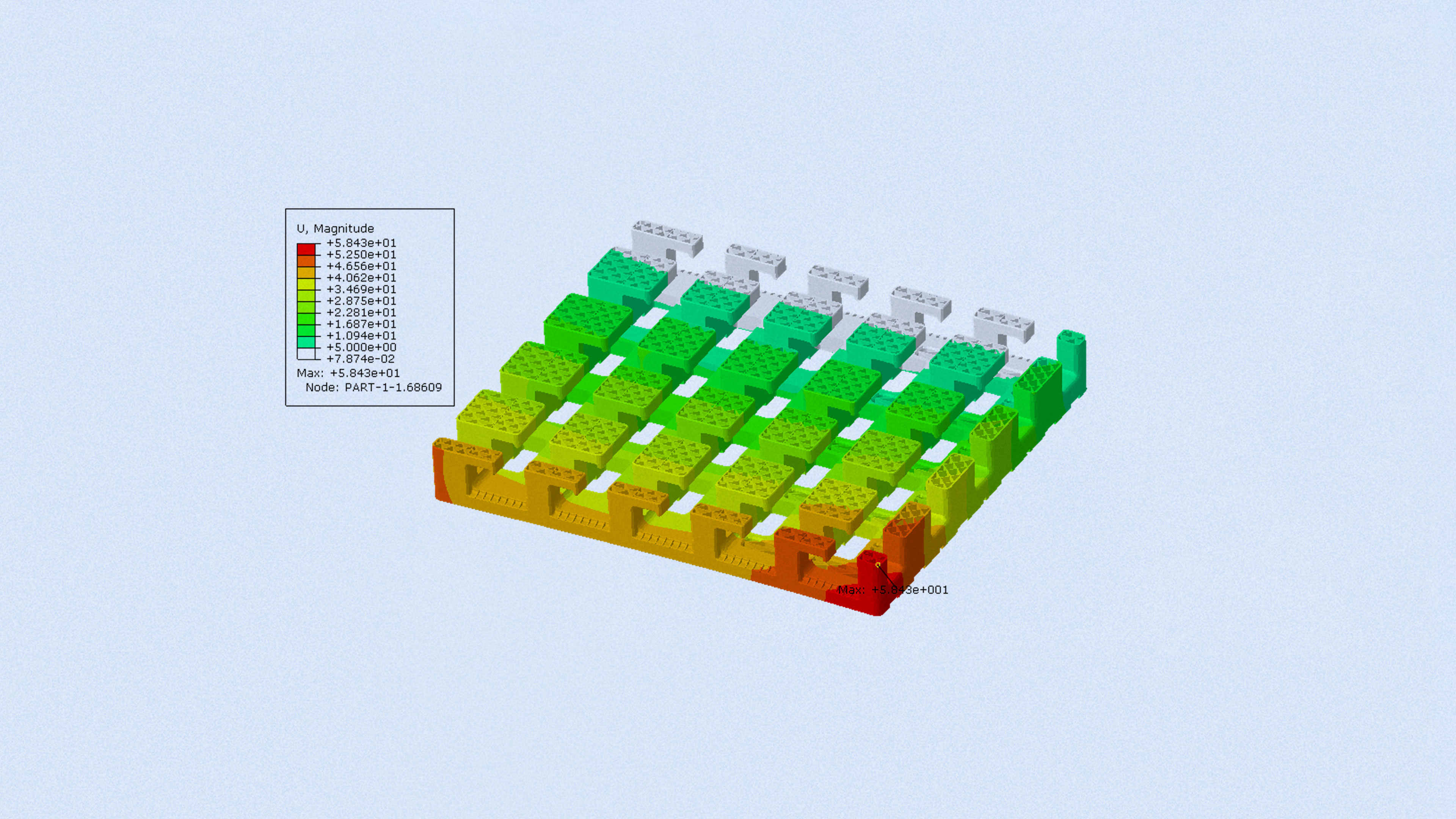

变形云图
1.5T载荷+ HDPE/GF材料

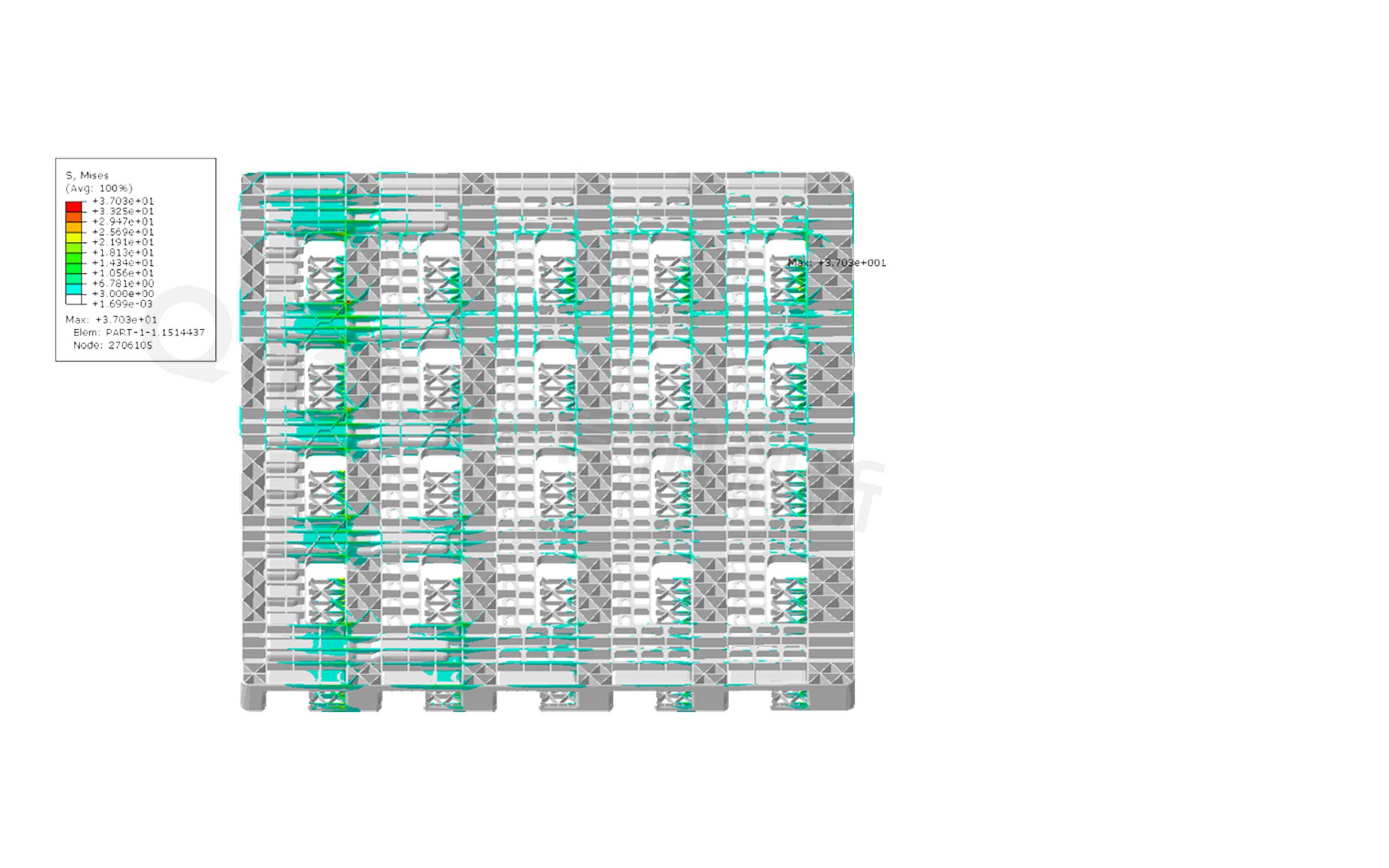

应力分布云图
塑料托盘主体结构最大应力37.03MPa，小于40MPa，满足要求
4.5T载荷+ HDPE/GF材料

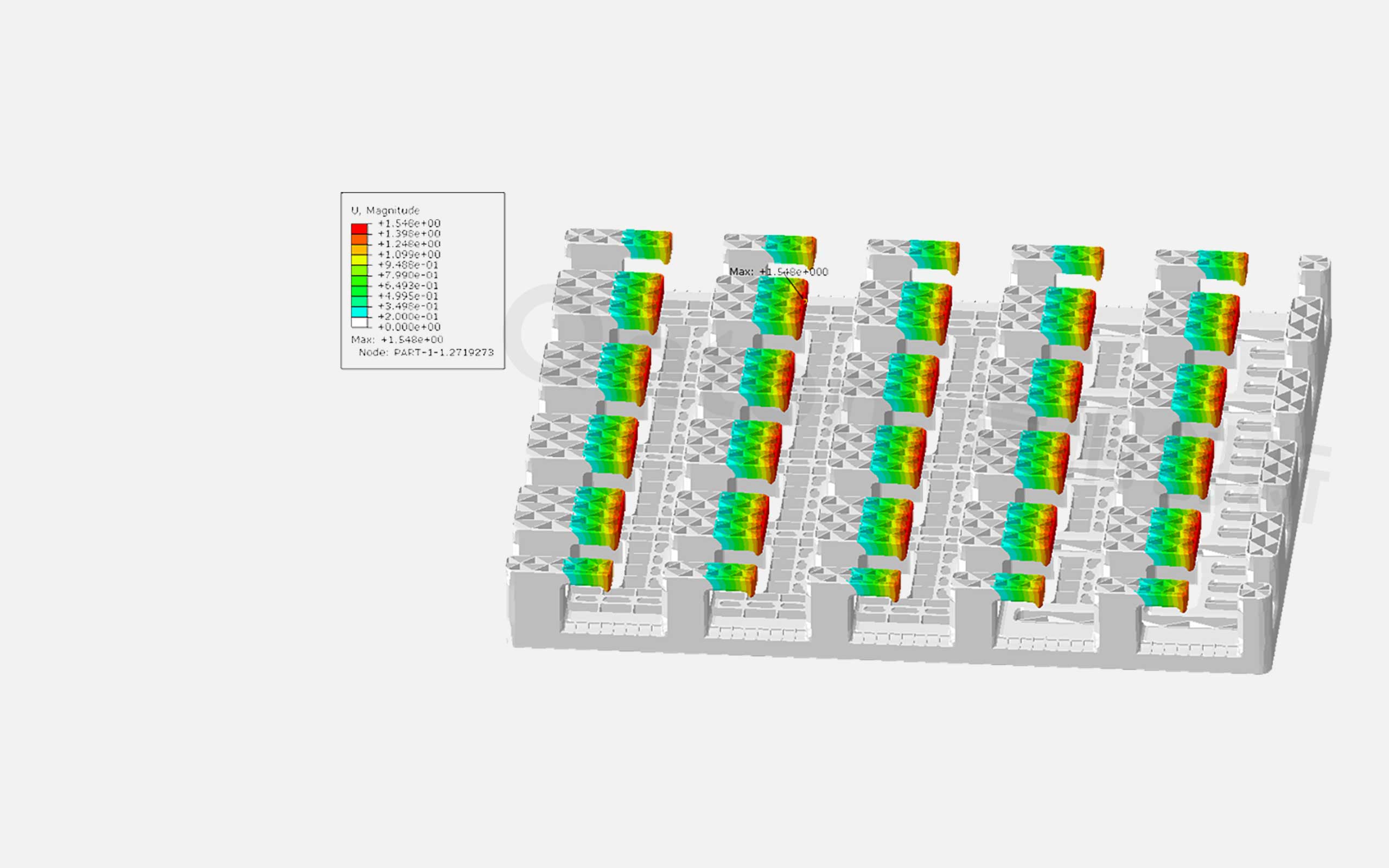

变形云图
塑料托盘变形量1.548mm
4.5T载荷+ HDPE/GF材料

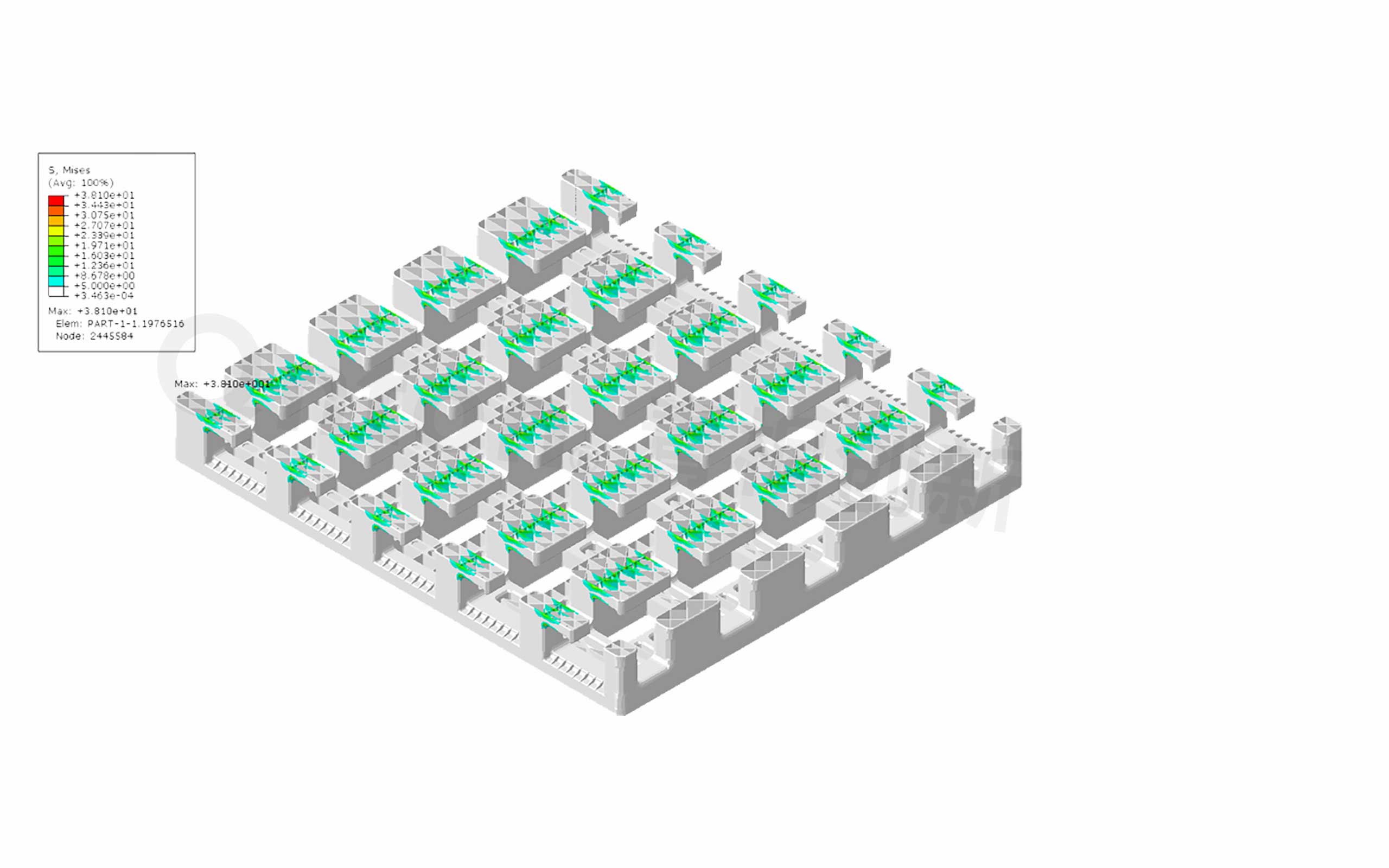

应力分布云图
塑料托盘最大应力37.1MPa，小于40MPa，满足要求
计算结果
基于目前的结构
