碰撞检测装置CAE仿真
根据客户要求，碰撞检测装置按照以下方面分析：1、障碍物检测功能模拟；2、脱轨检测功能模拟；3、防误判功能检测模拟；4、机械强度校核；5、振动冲击校核。
客户 : 铁科时代 [CAE仿真]
碰撞检测装置CAE仿真
根据客户要求，碰撞检测装置按照以下方面分析：1、障碍物检测功能模拟；2、脱轨检测功能模拟；3、防误判功能检测模拟；4、机械强度校核；5、振动冲击校核。
客户 : 铁科时代[CAE仿真]

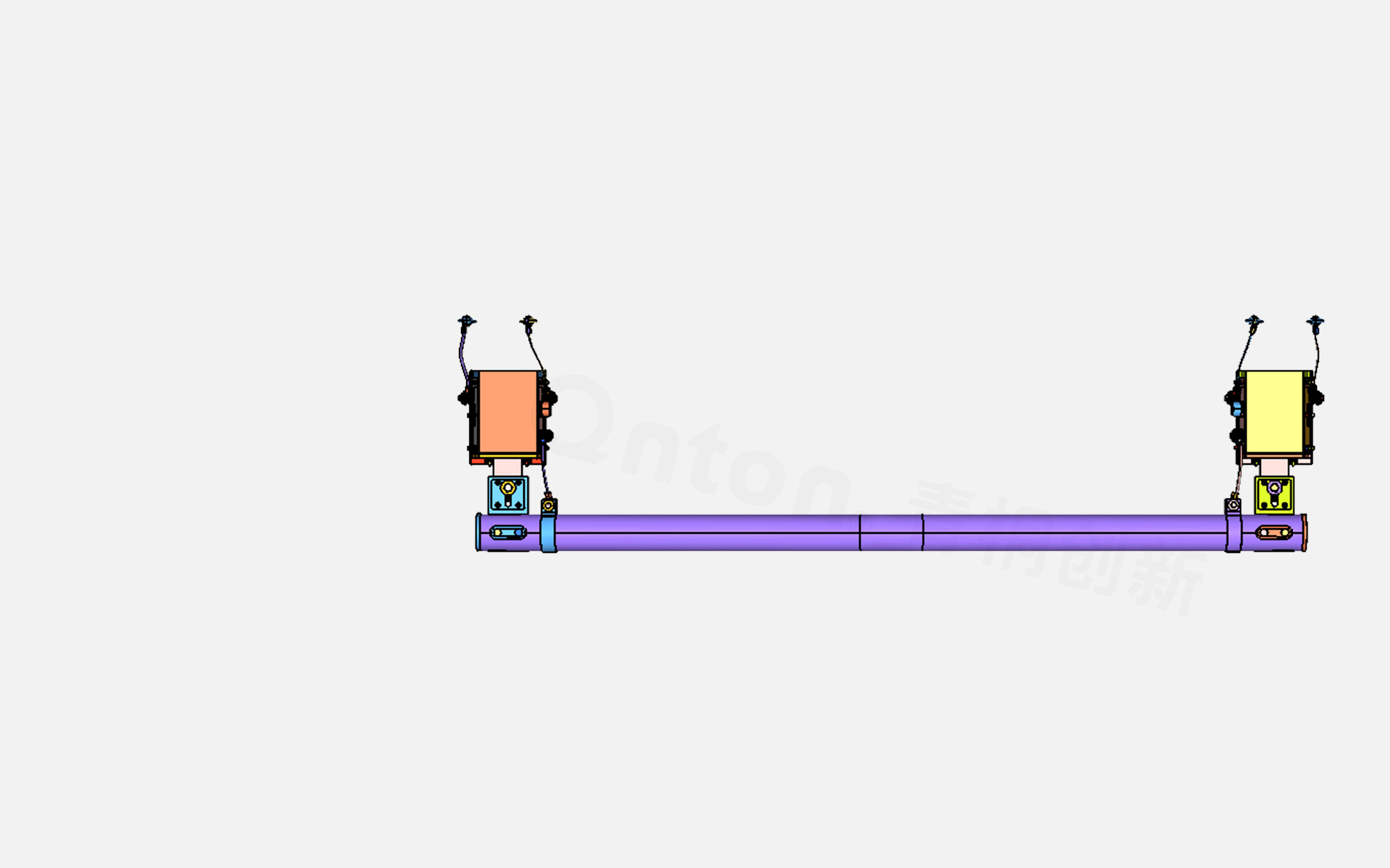

模型前处理
鉴于模型的复杂性与实际分析目标，对模型做简化处理，在不影响分析结果的前提下，只保留与分析目标相关的部分

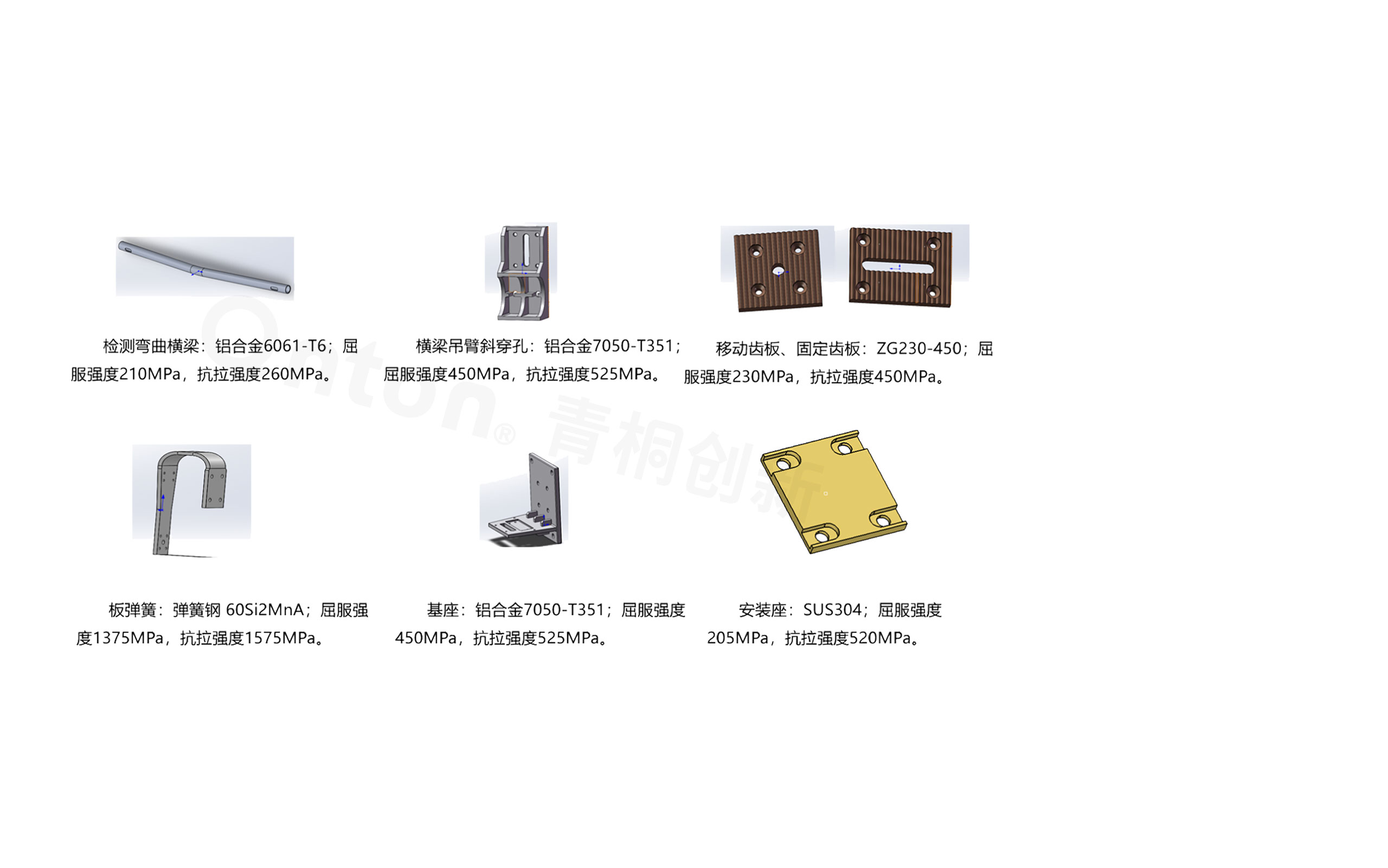

材料参数设定
边界条件设定
基于分析目的，施加位移、速度、扭矩、力、加速度等载荷边界

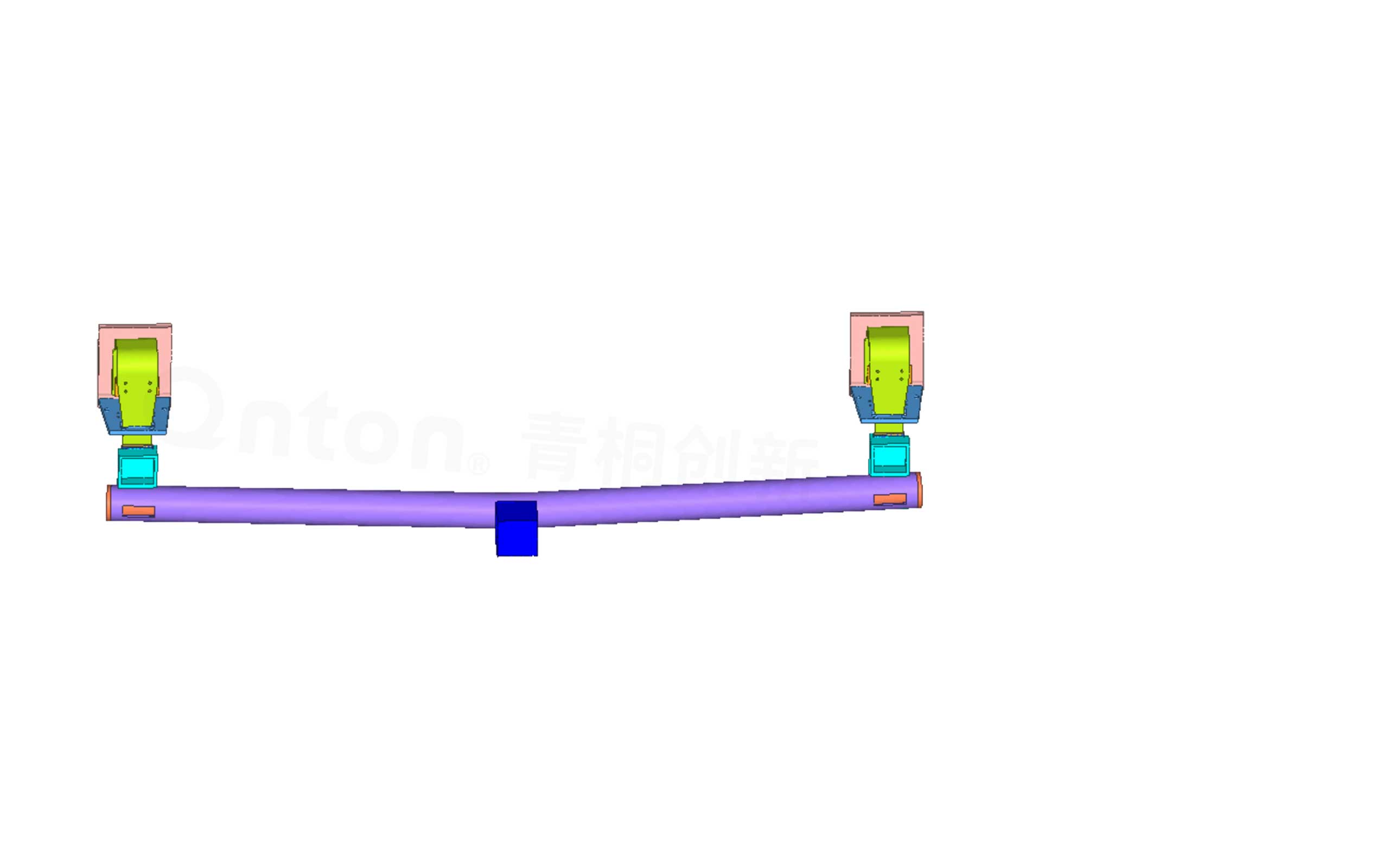

碰撞检测计算模型
障碍物质量10Kg-两侧7 Km/h

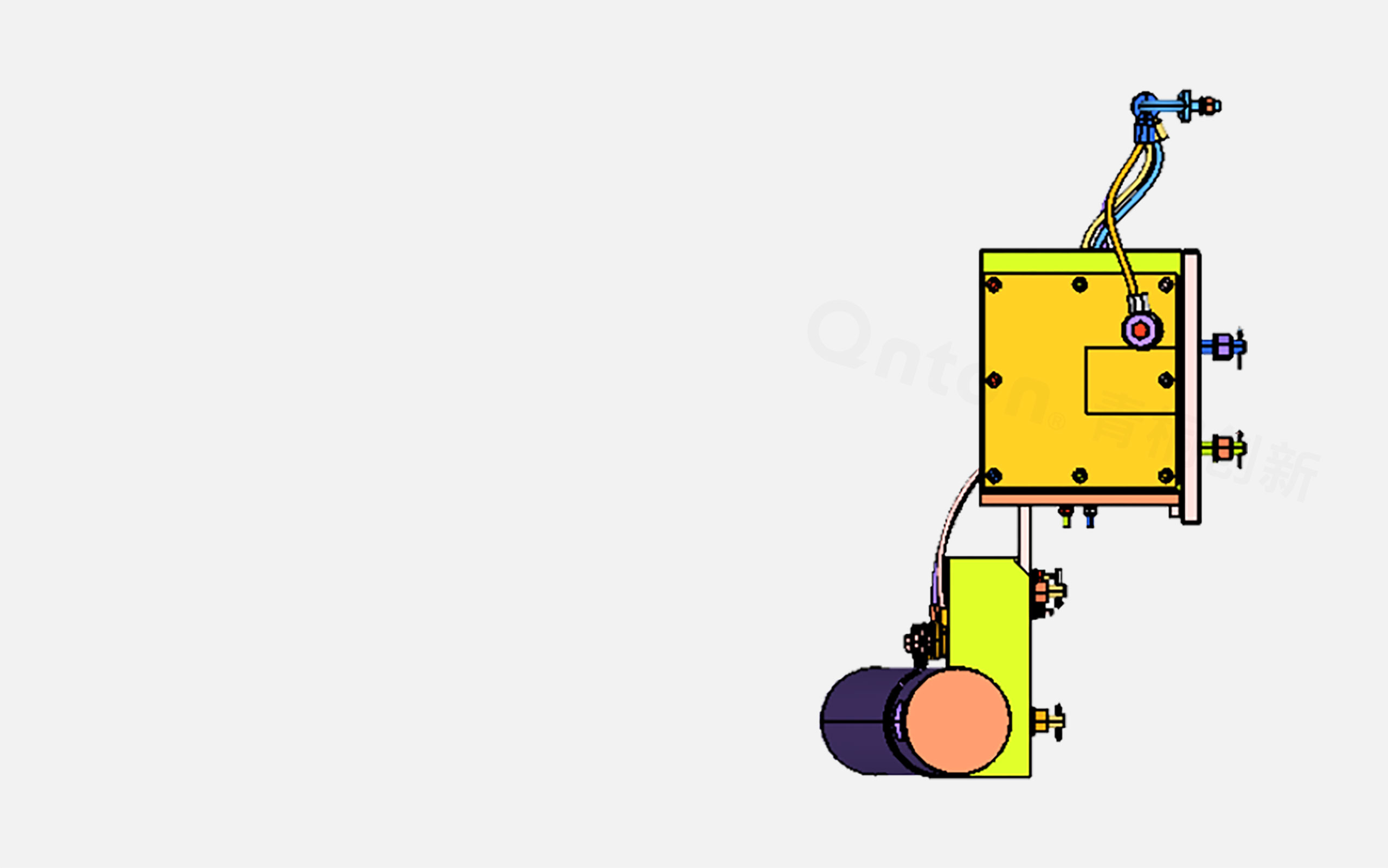

碰撞检测模型-侧面
碰撞检测计算模型
障碍物质量10Kg-两侧7 Km/h

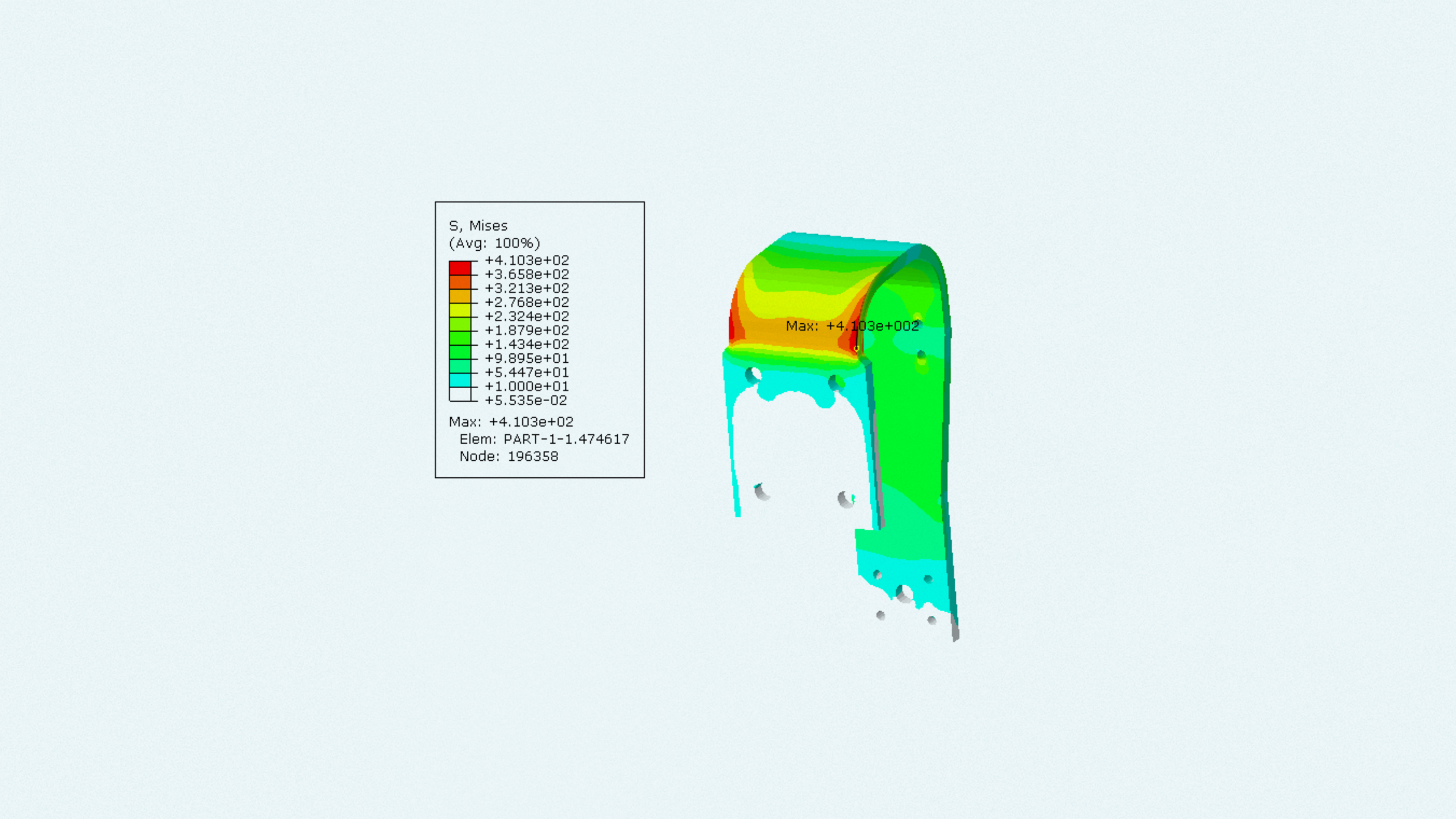

碰撞检测结果-满足要求
碰撞检测计算模型
障碍物质量10Kg-中部8.5Km/h

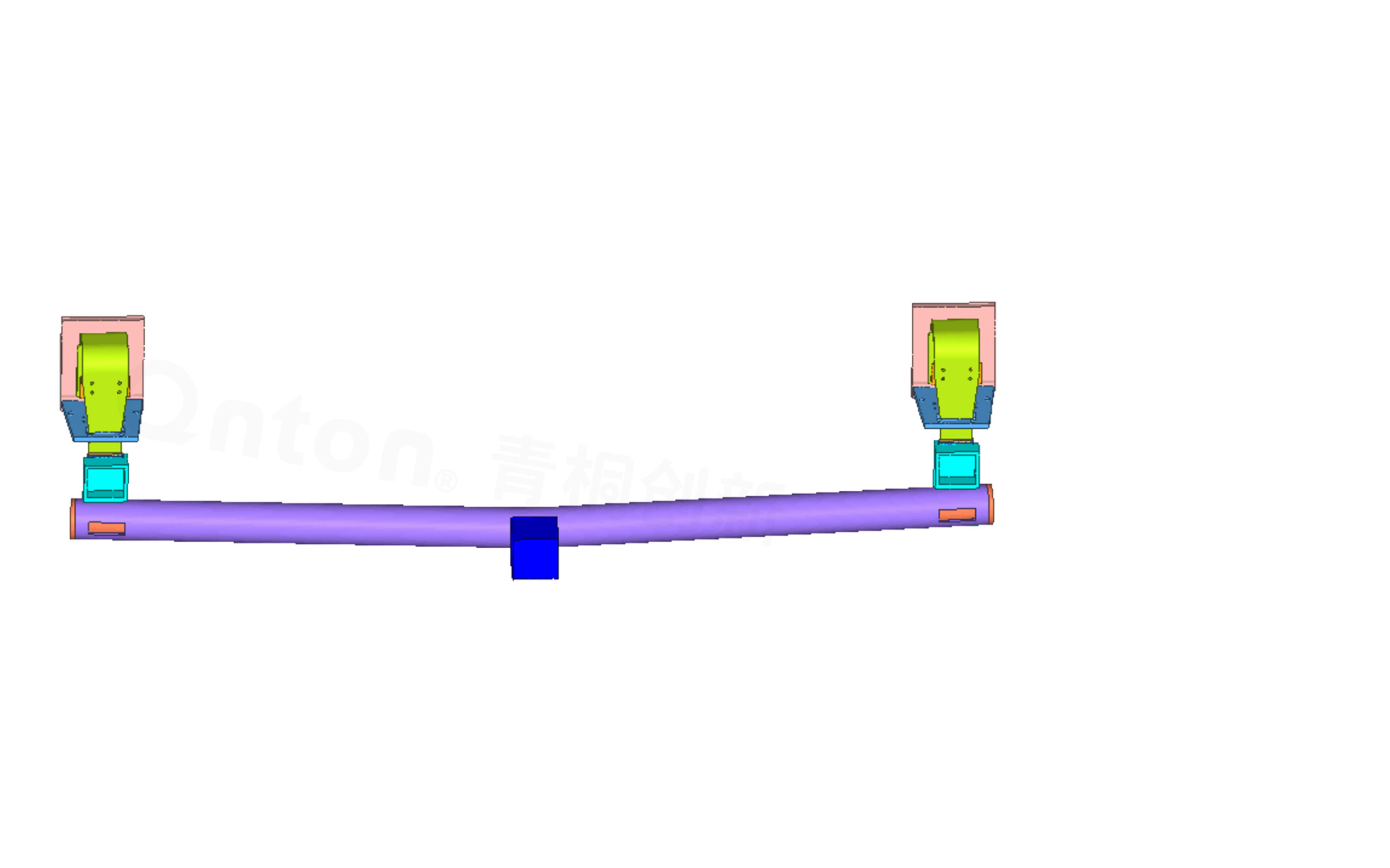

碰撞检测模型-中部
碰撞检测计算模型
障碍物质量10Kg-中部8.5Km/h
碰撞检测模型-中部
碰撞检测计算模型
障碍物质量0.2916Kg-中部40.0Km/h

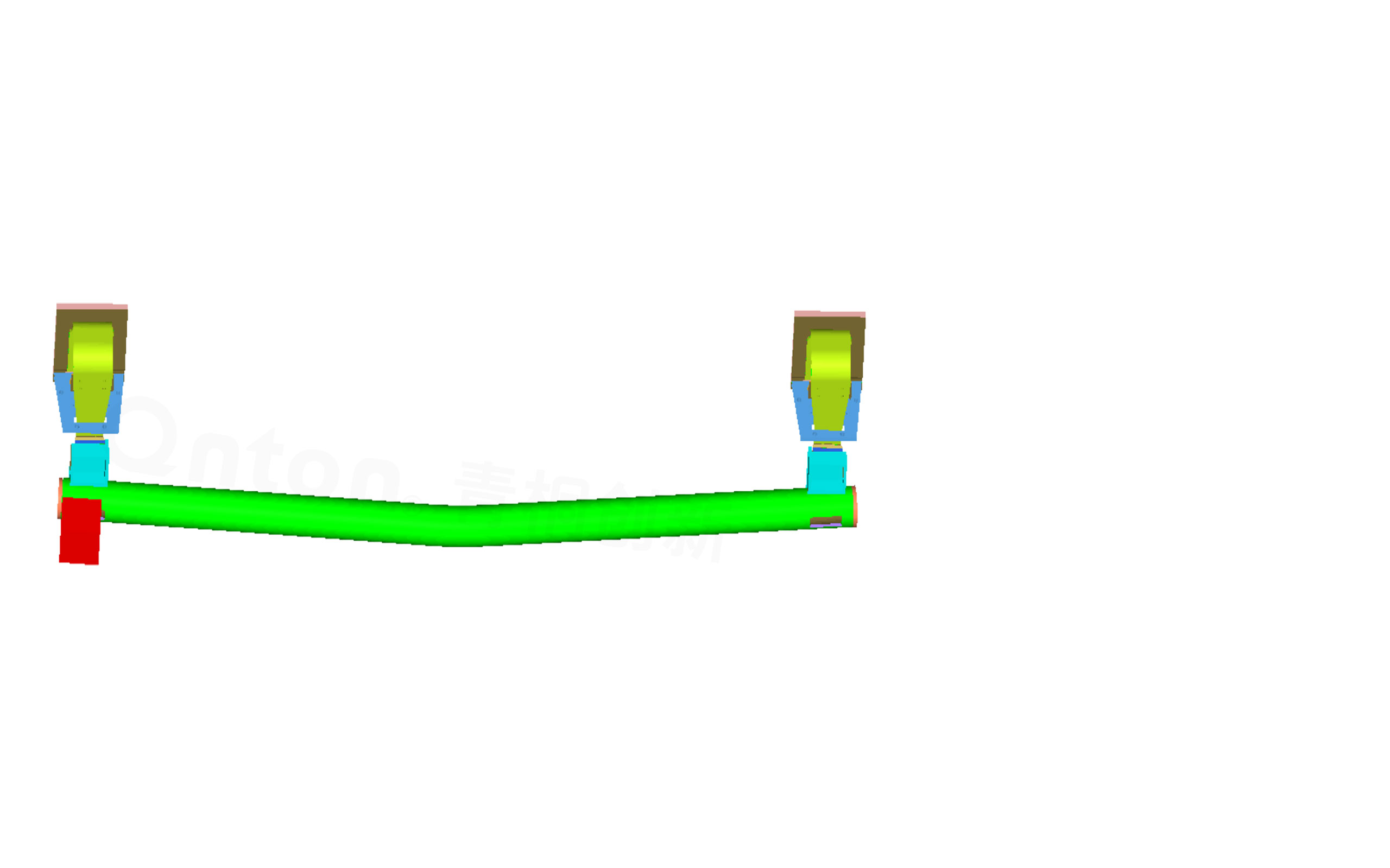

碰撞检测模型-中部
碰撞检测计算模型
障碍物质量0.2916Kg-中部40.0Km/h
碰撞检测结果-不满足要求

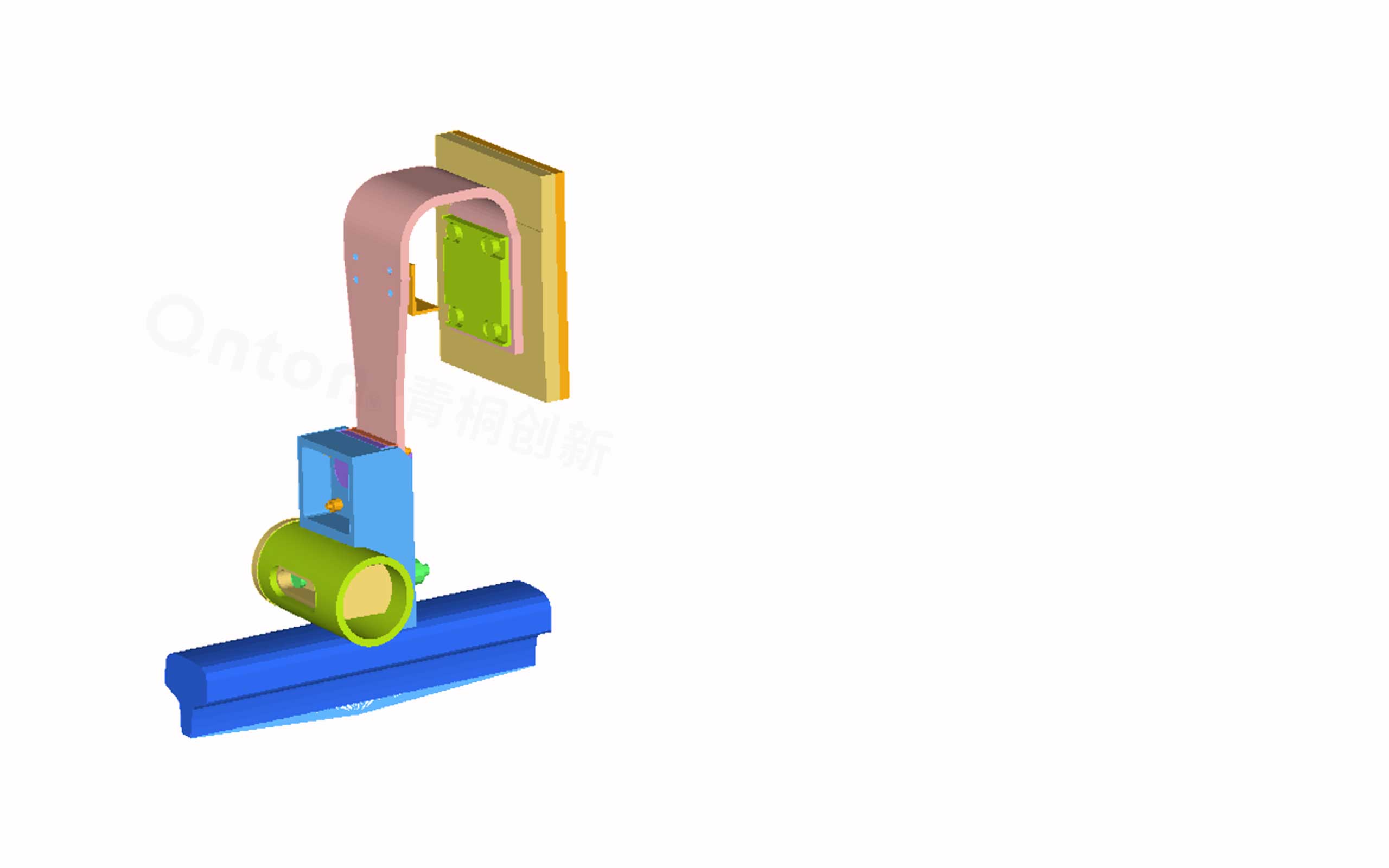

单侧检测

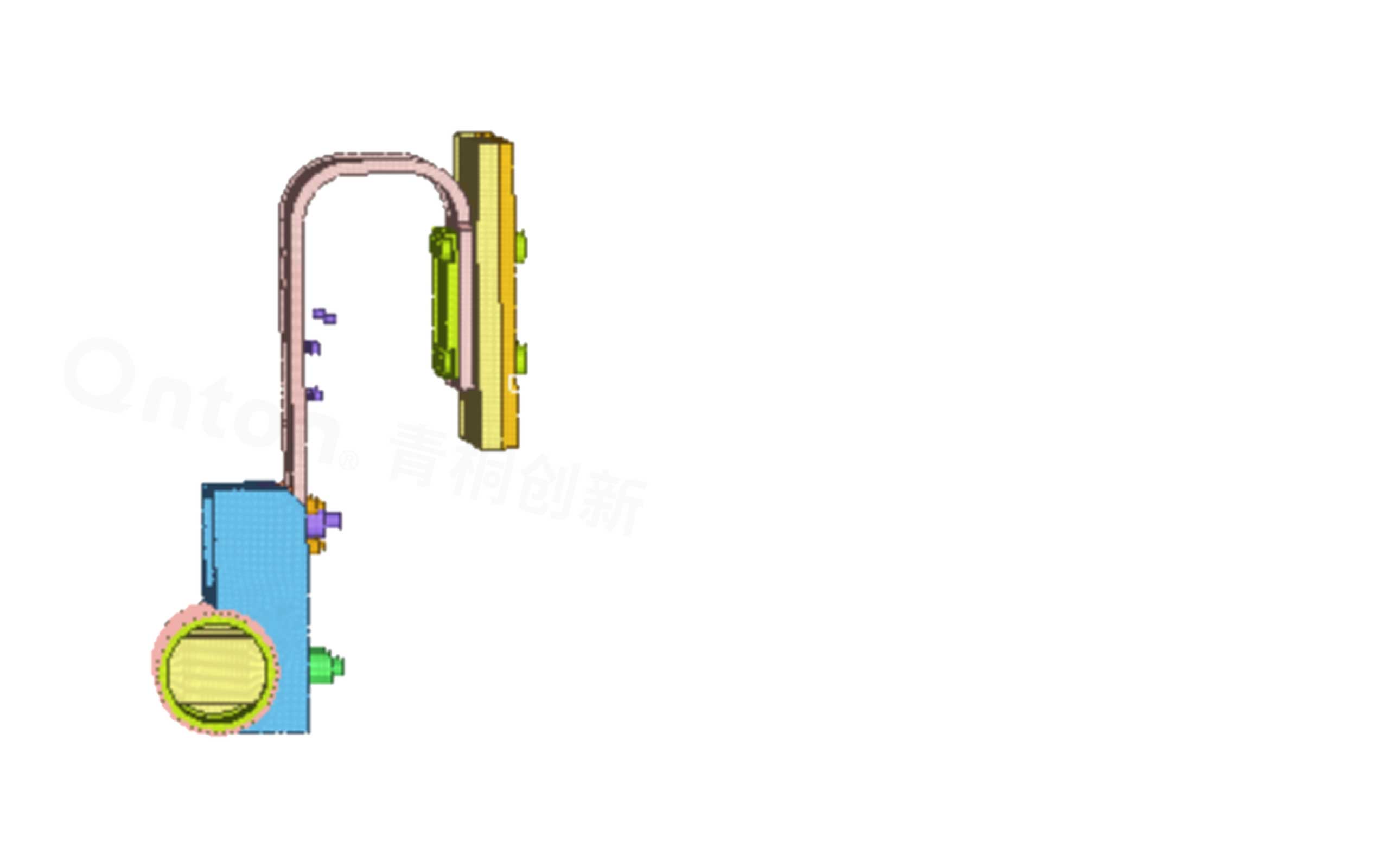

脱轨检测模型-单侧

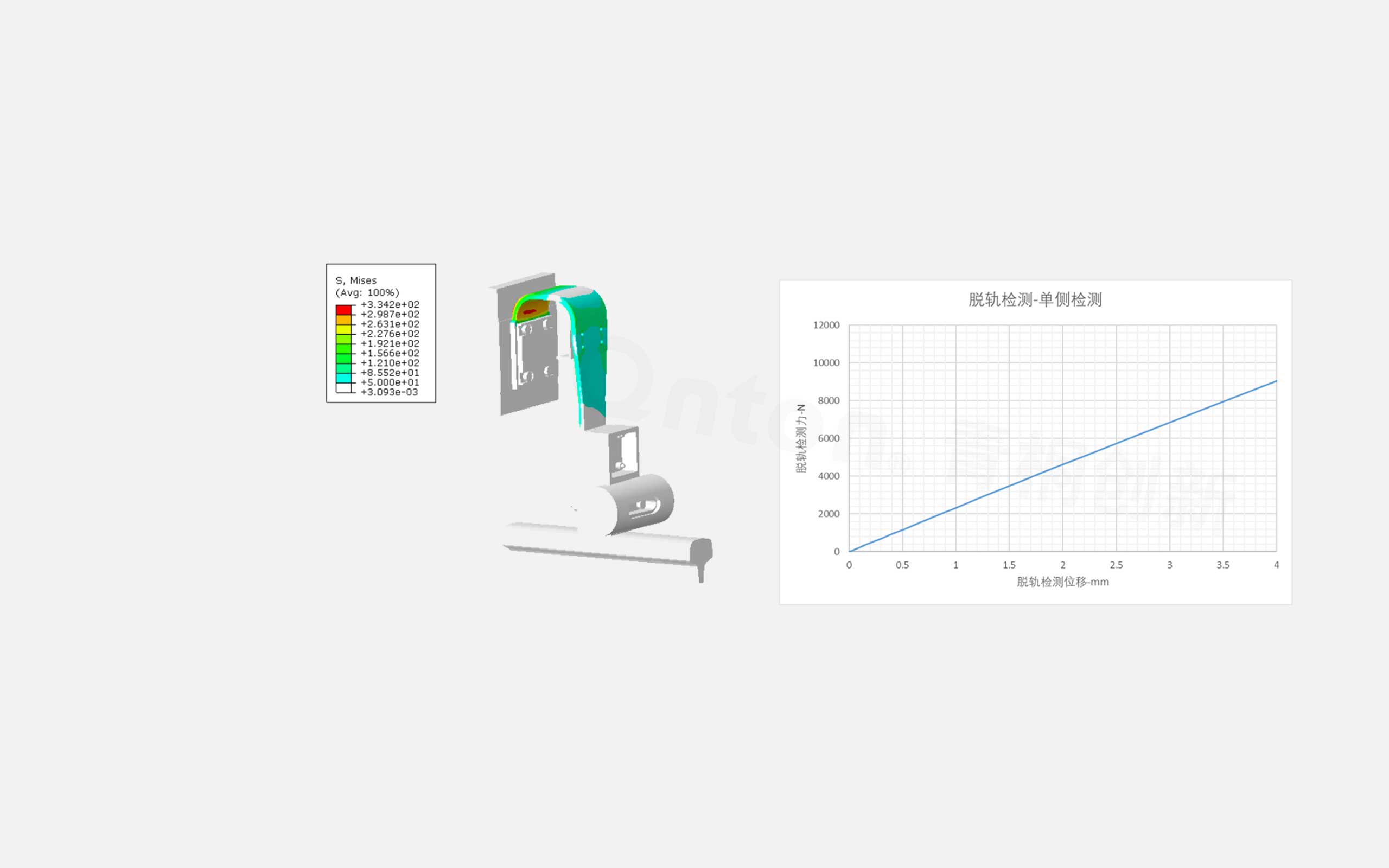

单侧检测

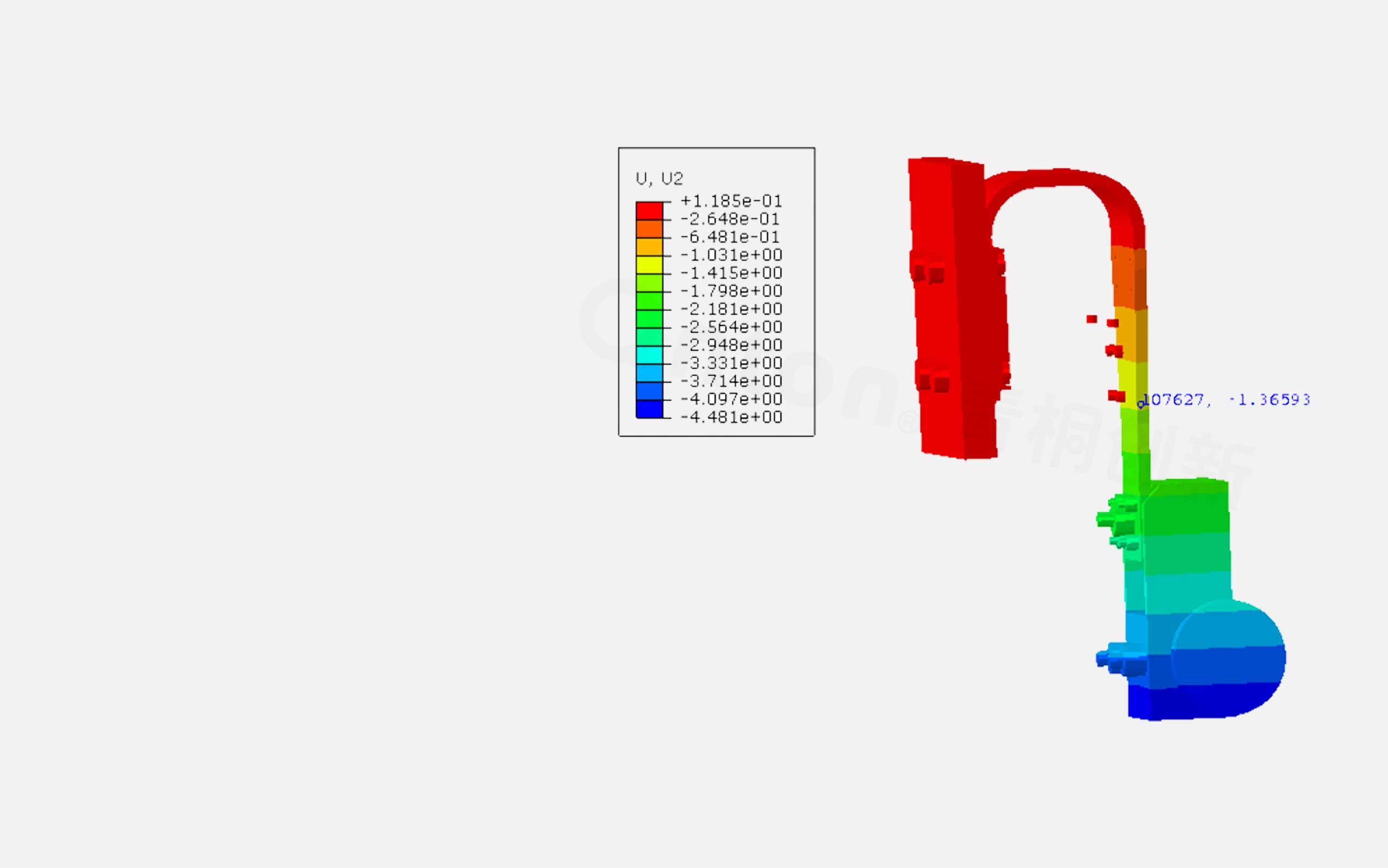

脱轨检测模型-单侧触发力≥5908N
启动加速度1.2m/s^2
启动加速度1.2m/s^2计算模型

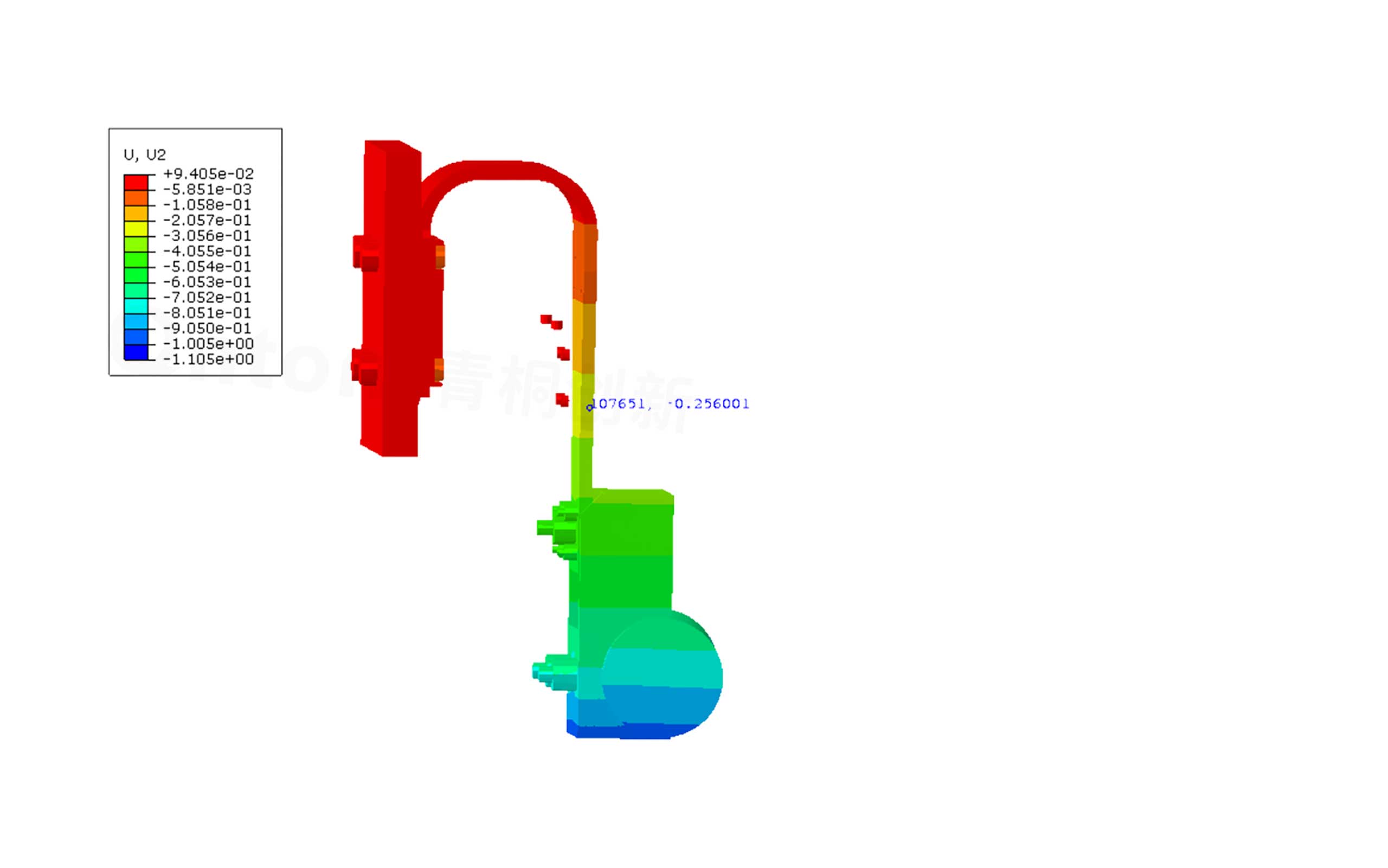

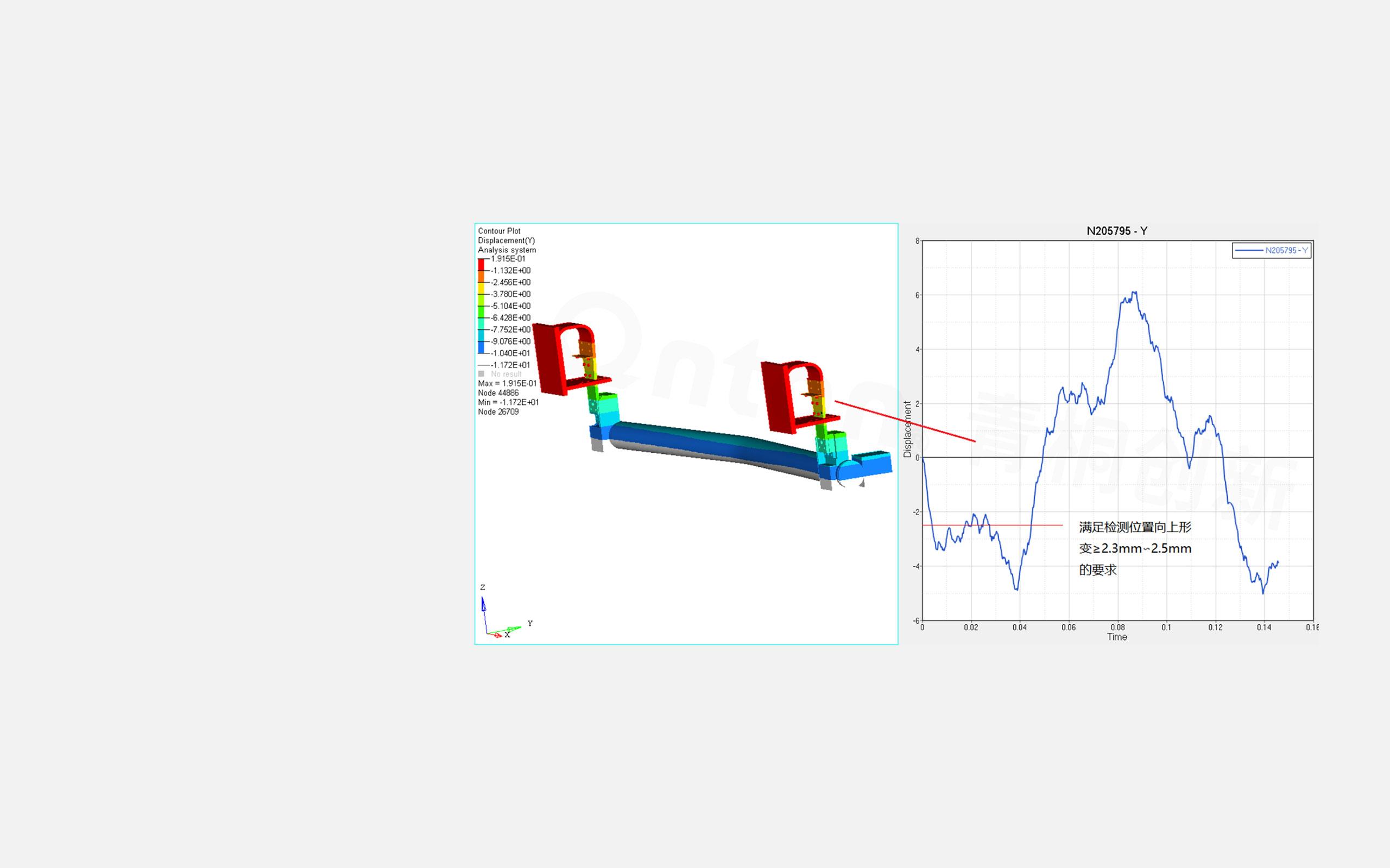

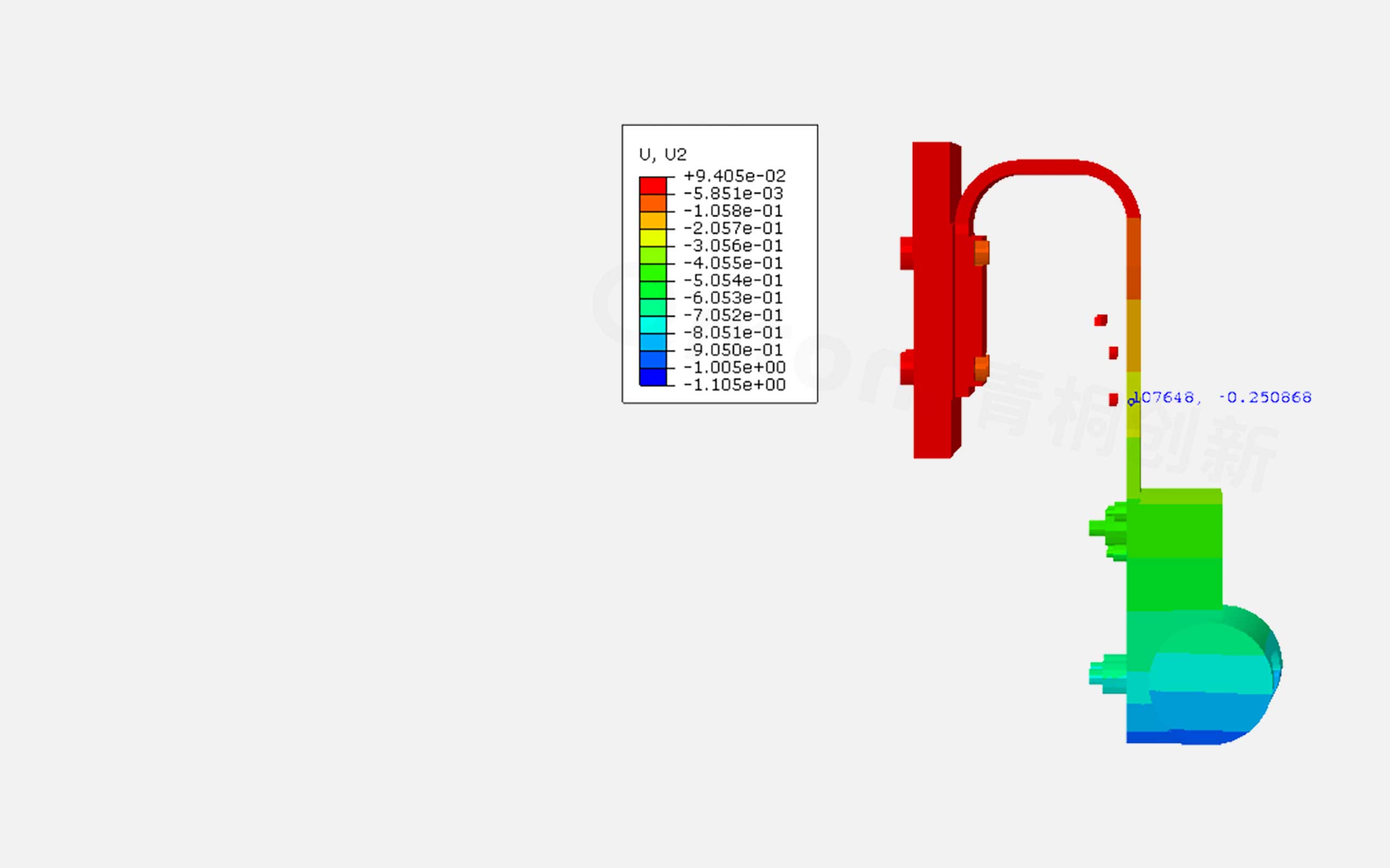

启动加速度1.2m/s^2
传感器位置位移0.25mm

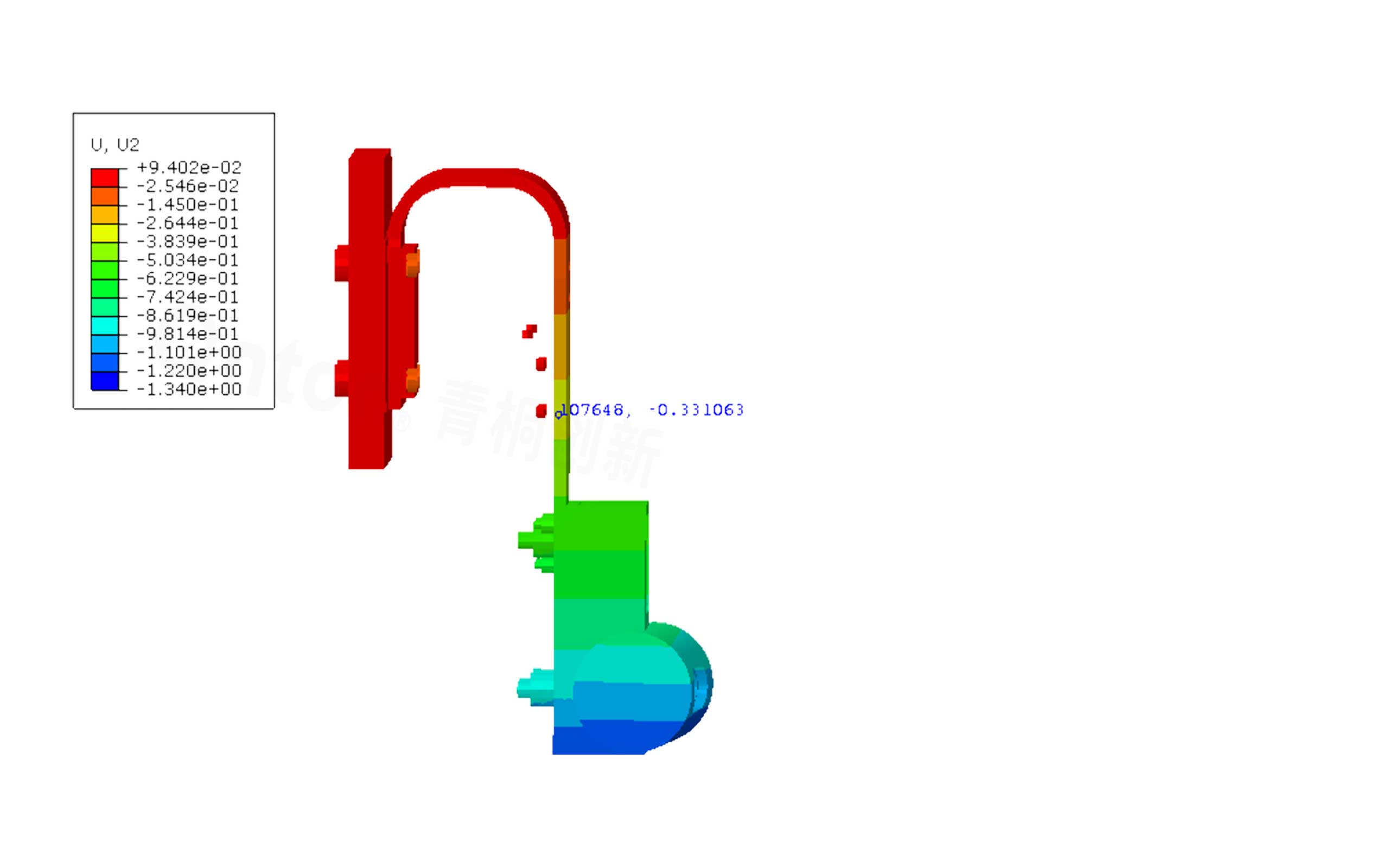

启动加速度2.0m/s^2
传感器位置位移0.33mm

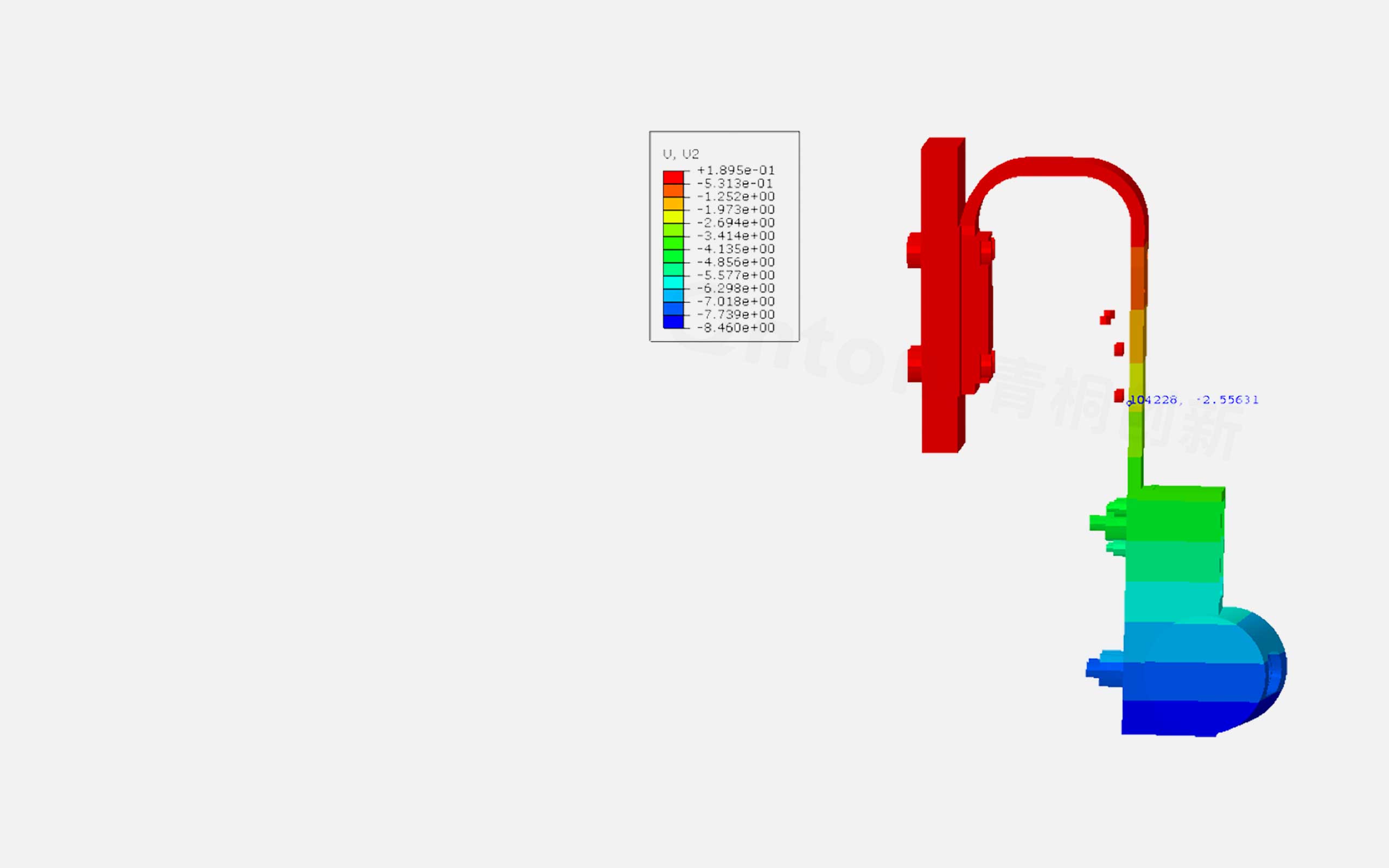

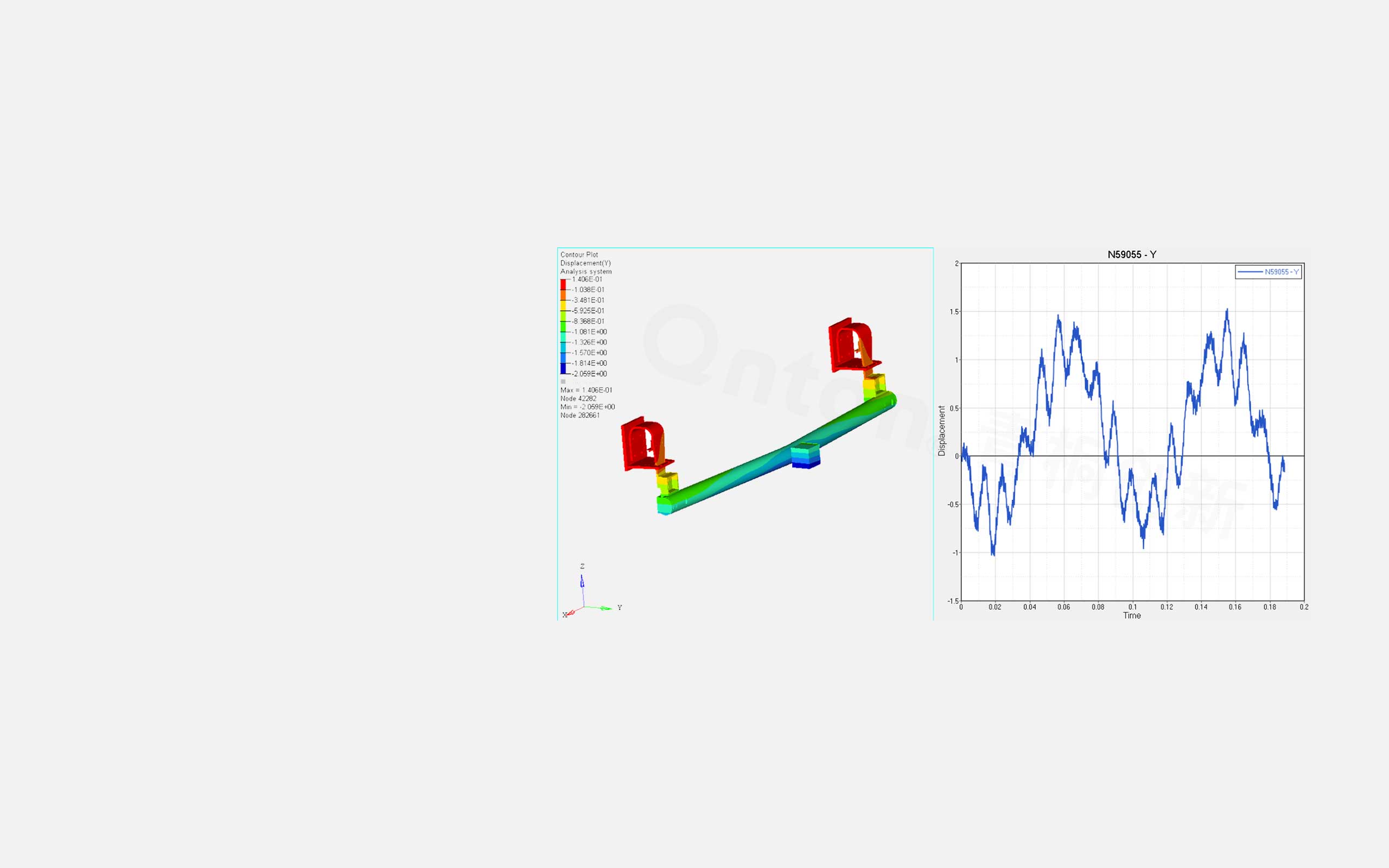

运行过程中振动Y-3g加速度
运行过程中振动加速度Y-3g,传感器位置位移2.55mm
运行过程中振动X-1g加速度
传感器位置位移0.256mm
运行过程中振动Z-3g加速度
传感器位置位移1.365mm
计算结果
障碍物碰撞检测
脱轨检测
防误判-启动加速
防误判-振动加速（二）
