工业场景缺陷检测
针对工业多模态缺陷检测难题，提出基于归一化流的多模态多尺度缺陷检测方法。利用双 Transformer提取图像与点云特征构建金字塔，通过点特征对齐与对比学习实现无监督多模态融合，引入信息瓶颈抑制噪声，并采用多尺度归一化流完成特征交互。在 MVTec-3D AD数据集测试，多项指标表现优异，对低感知度、尺寸各异缺陷检测效果良好，泛化性较强。
工业场景缺陷检测
针对工业多模态缺陷检测难题，提出基于归一化流的多模态多尺度缺陷检测方法。利用双 Transformer提取图像与点云特征构建金字塔，通过点特征对齐与对比学习实现无监督多模态融合，引入信息瓶颈抑制噪声，并采用多尺度归一化流完成特征交互。在 MVTec-3D AD数据集测试，多项指标表现优异，对低感知度、尺寸各异缺陷检测效果良好，泛化性较强。
工业缺陷检测逐步由人工检测转向深度学习方案，标注样本稀缺促使无监督方法成为主流。现有单模态方法难以识别低感知度缺陷，各类多模态方案存在模态特征冲突、忽视低层空间信息、噪声干扰、缺乏多尺度设计或依赖标注等不足。针对上述问题，提出基于归一化流的多模态多尺度缺陷检测方法，并通过实验验证其有效性。
工业缺陷检测逐步由人工检测转向深度学习方案，标注样本稀缺促使无监督方法成为主流。现有单模态方法难以识别低感知度缺陷，各类多模态方案存在模态特征冲突、忽视低层空间信息、噪声干扰、缺乏多尺度设计或依赖标注等不足。针对上述问题，提出基于归一化流的多模态多尺度缺陷检测方法，并通过实验验证其有效性。

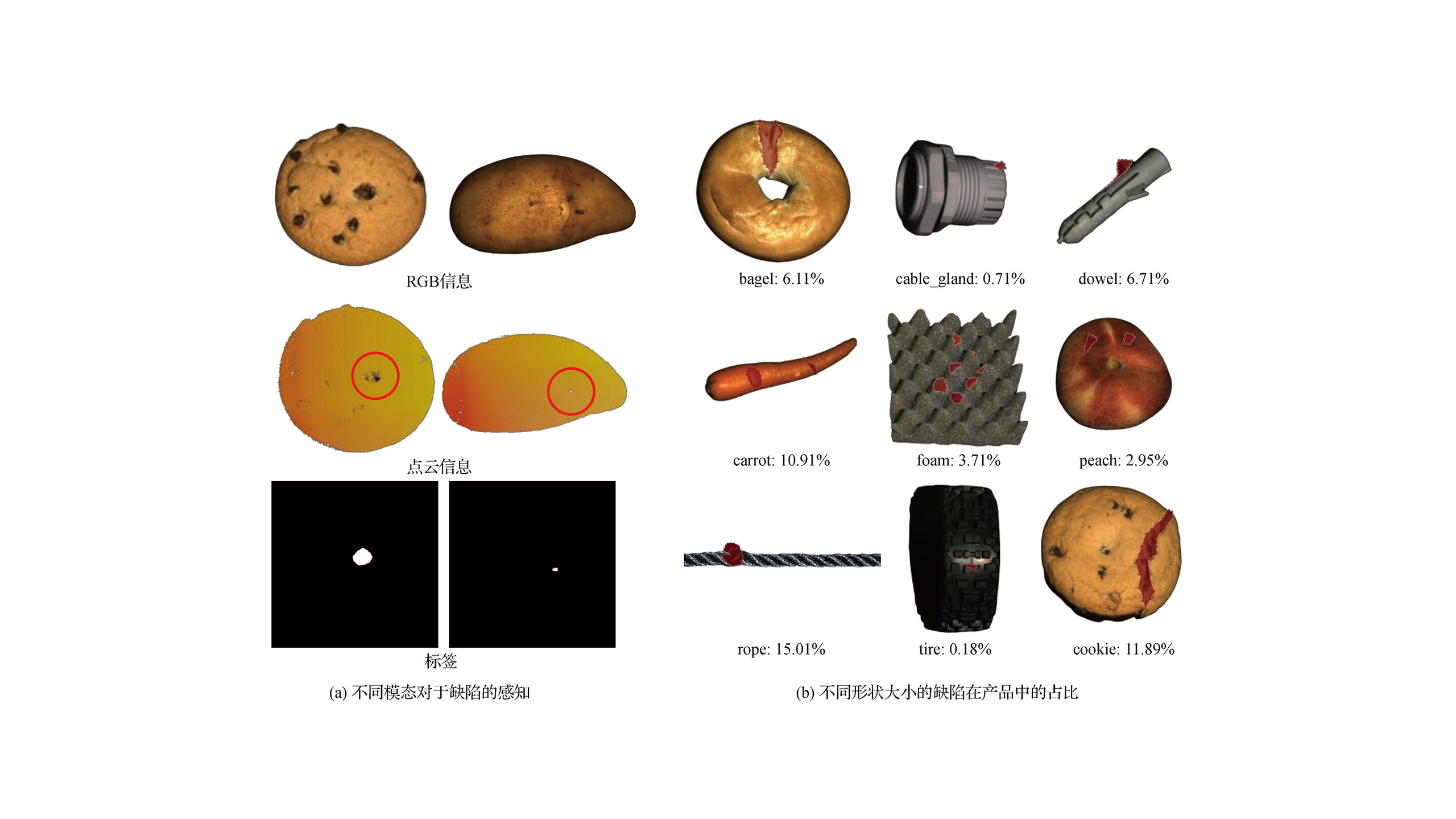

缺陷在不同模态的感知度以及不同产品上占比示意图原图
本方法包含 RGB 特征提取、3D 点云特征提取、无监督特征融合与多尺度归一化流四大模块，分两阶段训练。先抽取双模态多层特征，借助信息瓶颈机制降噪，再经无监督融合生成多模态表征；随后将表征输入多尺度归一化流，完成缺陷检测与定位。
本方法包含 RGB 特征提取、3D 点云特征提取、无监督特征融合与多尺度归一化流四大模块，分两阶段训练。先抽取双模态多层特征，借助信息瓶颈机制降噪，再经无监督融合生成多模态表征；随后将表征输入多尺度归一化流，完成缺陷检测与定位。

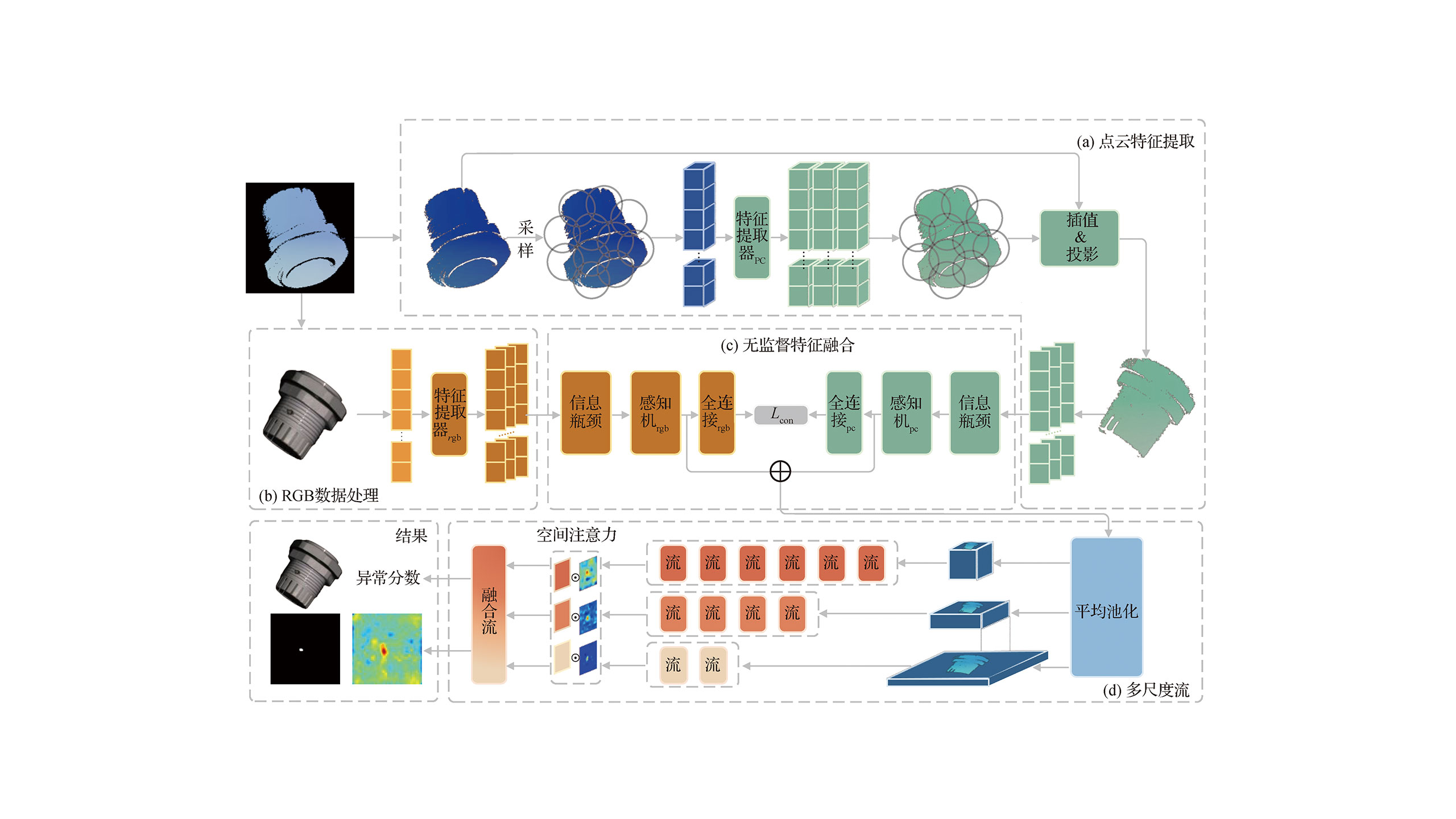

模型结构图原图
1. RGB特征提取
选用基于 ImageNet 数据集、采用 DINO 方式预训练的 ViT-B/8 作为 RGB 特征提取器，提取 RGB 图像第 1、3、11 层输出特征，用于构建多层级多模态表征。
2. 3D点云特征提取
采用 ShapeNet 预训练的 Point Transformer提取3D点云第1、3、11块特征。采用最远点采样降低计算开销，经分组提取特征后，利用反距离权重插值还原至原始点云维度；再结合点坐标与相机参数将点云特征投影至 RGB 图像平面，无投影点位置像素置零，实现模态空间对齐。
3. 无监督特征融合
RGB 图像与3D点云特征具备互补性，融合二者有助于提升缺陷检测效果。本方案构建三层基于特征块的对比矩阵实现无监督特征融合，借助InfoNCE损失增大同层级跨模态特征互信息；利用 MLP 挖掘模态交互，并映射得到键、值特征向量开展相似度匹配，完成特征优化。
1. RGB特征提取
选用基于 ImageNet 数据集、采用 DINO 方式预训练的 ViT-B/8 作为 RGB 特征提取器，提取 RGB 图像第 1、3、11 层输出特征，用于构建多层级多模态表征。
2. 3D点云特征提取
采用 ShapeNet 预训练的 Point Transformer提取3D点云第1、3、11块特征。采用最远点采样降低计算开销，经分组提取特征后，利用反距离权重插值还原至原始点云维度；再结合点坐标与相机参数将点云特征投影至 RGB 图像平面，无投影点位置像素置零，实现模态空间对齐。
3. 无监督特征融合
RGB 图像与3D点云特征具备互补性，融合二者有助于提升缺陷检测效果。本方案构建三层基于特征块的对比矩阵实现无监督特征融合，借助InfoNCE损失增大同层级跨模态特征互信息；利用 MLP 挖掘模态交互，并映射得到键、值特征向量开展相似度匹配，完成特征优化。

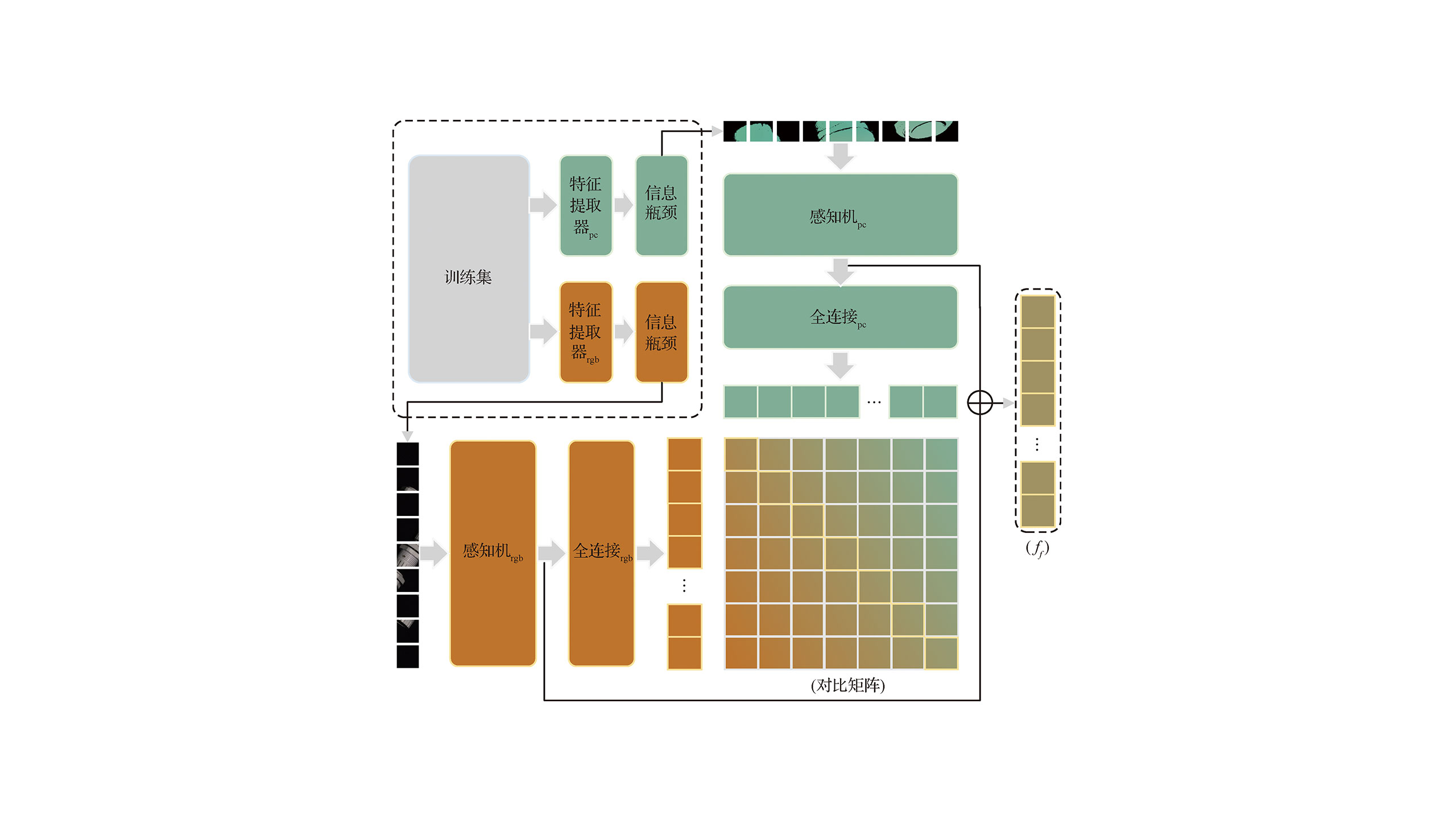

无监督特征融合模块的结构原图
4. 无监督信息瓶颈机制
单模态特征噪声会干扰多模态融合并衍生新噪声。传统信息瓶颈为有监督方法，难以适配标注稀缺场景。本文以重建误差作为代理任务，将其拓展至无监督形式；RGB与点云分别采用 VQ-VAE、PointFlow重建模块，拼接降噪特征与原始特征。重新设定优化约束，借助变分下界与蒙特卡洛近似优化目标，在保留有效信息的同时滤除冗余噪声。
5. 多尺度归一化流
本方案采用多尺度归一化流处理不同尺寸缺陷，该结构由平行流与融合流构成。平行流针对低、中、高层特征分别设置 2、5、12 个流块，以适配不同尺度信息。融合流通过融合网络整合各尺度特征，经池化、拼接与卷积实现信息交互。最终，图像级检测采用加法聚合，像素级定位采用乘法聚合，输出检测结果。
4. 无监督信息瓶颈机制
单模态特征噪声会干扰多模态融合并衍生新噪声。传统信息瓶颈为有监督方法，难以适配标注稀缺场景。本文以重建误差作为代理任务，将其拓展至无监督形式；RGB与点云分别采用 VQ-VAE、PointFlow重建模块，拼接降噪特征与原始特征。重新设定优化约束，借助变分下界与蒙特卡洛近似优化目标，在保留有效信息的同时滤除冗余噪声。
5. 多尺度归一化流
本方案采用多尺度归一化流处理不同尺寸缺陷，该结构由平行流与融合流构成。平行流针对低、中、高层特征分别设置 2、5、12 个流块，以适配不同尺度信息。融合流通过融合网络整合各尺度特征，经池化、拼接与卷积实现信息交互。最终，图像级检测采用加法聚合，像素级定位采用乘法聚合，输出检测结果。

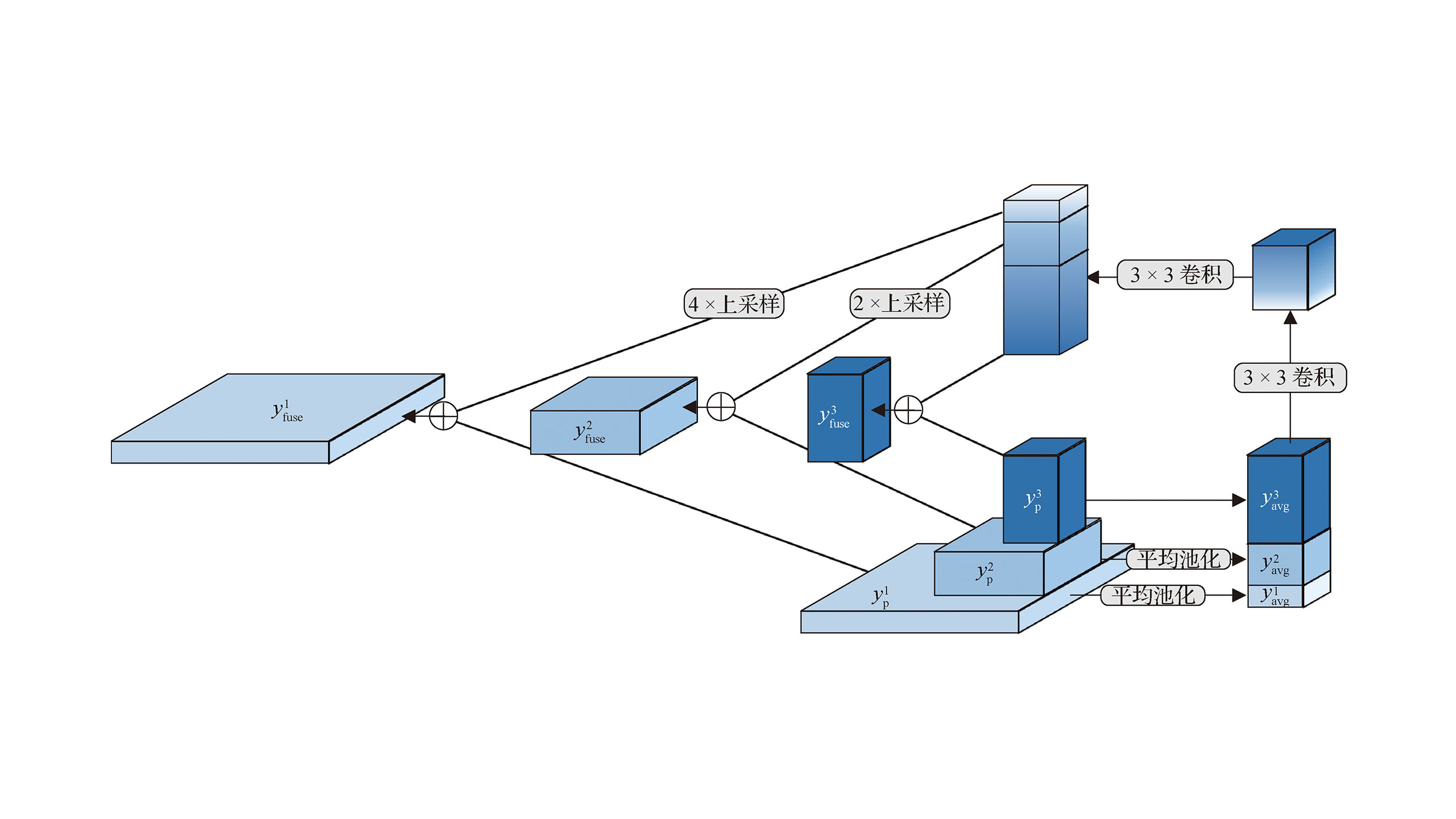

融合网络结构图原图
1. 数据集
实验采用2021年提出的 MVTec-3 AD 数据集，为3D工业缺陷检测权威数据集，包含10个类别、2656份训练样本与1137份测试样本，各类别细分多种缺陷子类。样本同步配备同视角工业相机采集的 RGB 图像，以及 3D 传感器高分辨率扫描获取位置信息构成的三维点云。
2. 评估指标
采用I-AUCROC、P-AUPRO、P-AUCROC 评估模型在 MVTec-3D AD 数据集10个类别上的效果，并统计各类平均指标。图像级缺陷检测、像素级缺陷定位依靠AUCROC衡量；ROC曲线反映不同阈值下TPR与FPR的关系，AUCROC 越高区分能力越强，数值为 1 代表最优，0.5 等效随机预测。AUPRO 表征预测缺陷区域与真实缺陷区域重叠程度的平均值。
3. 结构分析
为验证方法有效性，对比本文算法与现有模型在 MVTec-3D AD不同模态下的性能，缺陷定位可视化，部分模型无法计算 P-AUPRO、P-AUCROC 故不作展示。可视化结果表明，融合 3D 点云可检出 RGB 图像中不易辨识的缺陷。
多模态方案 I-AUCROC、P-AUPRO、P-AUCROC 分别为 93.3%、96.1%、98.9%，整体优于多数对比方法；仅P-AUCROC略低于 PatchCore+FPFH，部分指标不及3D-ST。上述方法依靠专用特征描述子提取精细局部空间特征，缺陷定位能力更强。采用Point Transformer，同时挖掘点云上下文与长程依赖，能够有效降低漏检。PatchCore+FPFH 图像级指标仅有 86.5%，低于本方法，证明仅关注局部特征易造成漏检，上下文信息对缺陷检测不可或缺。
1. 数据集
实验采用2021年提出的 MVTec-3 AD 数据集，为3D工业缺陷检测权威数据集，包含10个类别、2656份训练样本与1137份测试样本，各类别细分多种缺陷子类。样本同步配备同视角工业相机采集的 RGB 图像，以及 3D 传感器高分辨率扫描获取位置信息构成的三维点云。
2. 评估指标
采用I-AUCROC、P-AUPRO、P-AUCROC 评估模型在 MVTec-3D AD 数据集10个类别上的效果，并统计各类平均指标。图像级缺陷检测、像素级缺陷定位依靠AUCROC衡量；ROC曲线反映不同阈值下TPR与FPR的关系，AUCROC 越高区分能力越强，数值为 1 代表最优，0.5 等效随机预测。AUPRO 表征预测缺陷区域与真实缺陷区域重叠程度的平均值。
3. 结构分析
为验证方法有效性，对比本文算法与现有模型在 MVTec-3D AD不同模态下的性能，缺陷定位可视化，部分模型无法计算 P-AUPRO、P-AUCROC 故不作展示。可视化结果表明，融合 3D 点云可检出 RGB 图像中不易辨识的缺陷。
多模态方案 I-AUCROC、P-AUPRO、P-AUCROC 分别为 93.3%、96.1%、98.9%，整体优于多数对比方法；仅P-AUCROC略低于 PatchCore+FPFH，部分指标不及3D-ST。上述方法依靠专用特征描述子提取精细局部空间特征，缺陷定位能力更强。采用Point Transformer，同时挖掘点云上下文与长程依赖，能够有效降低漏检。PatchCore+FPFH 图像级指标仅有 86.5%，低于本方法，证明仅关注局部特征易造成漏检，上下文信息对缺陷检测不可或缺。

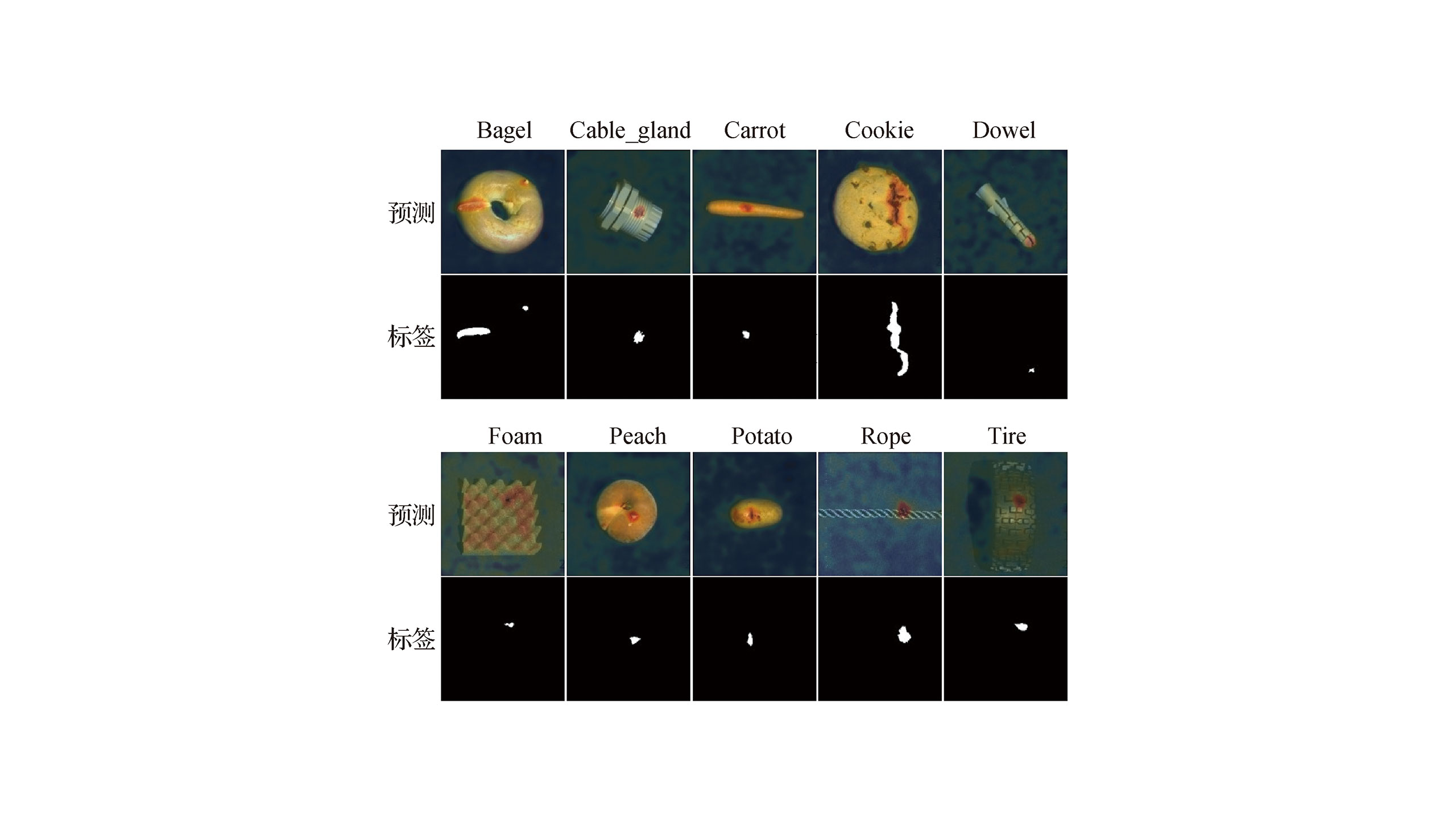

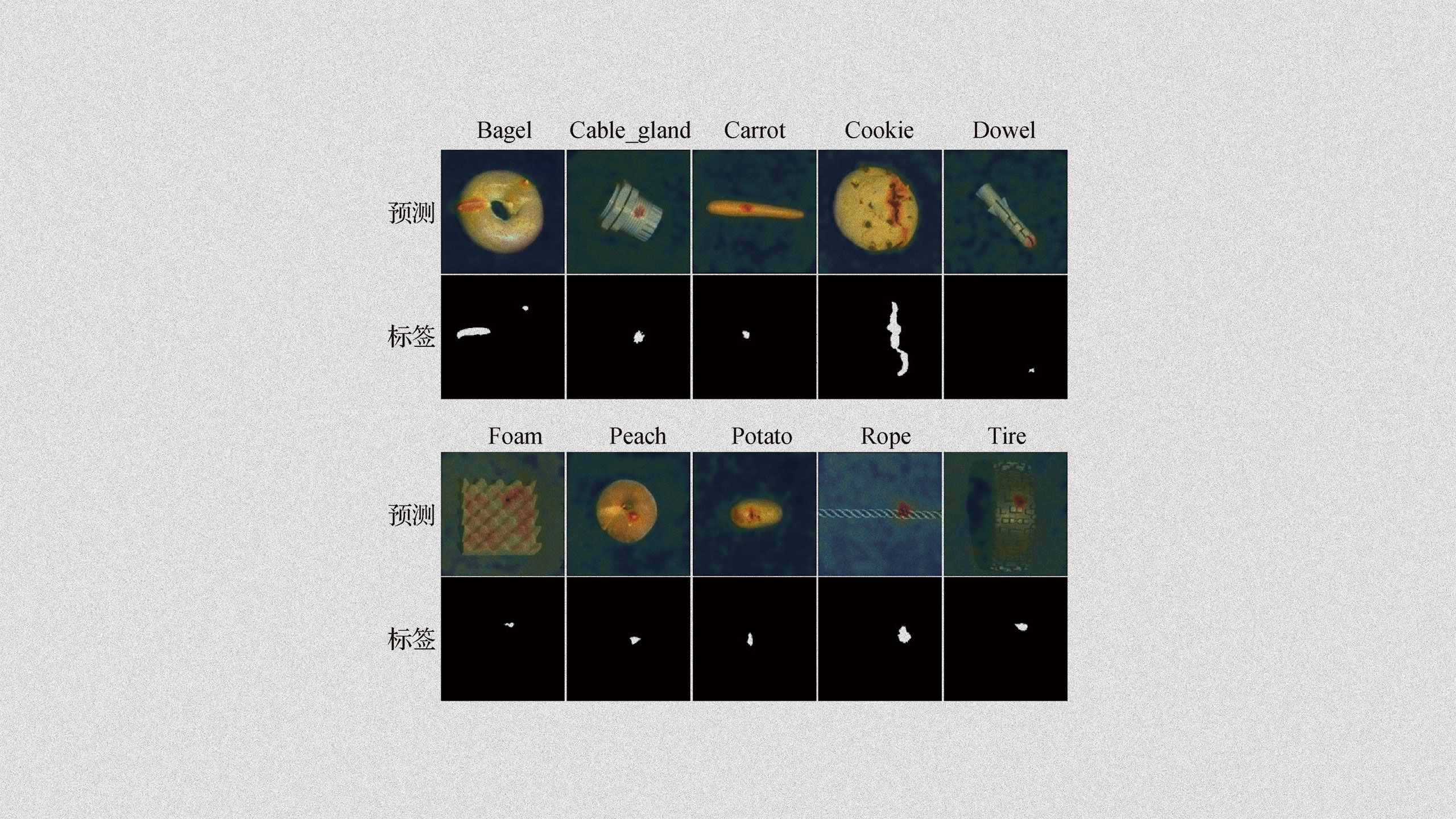

部分产品的缺陷定位效果图原图

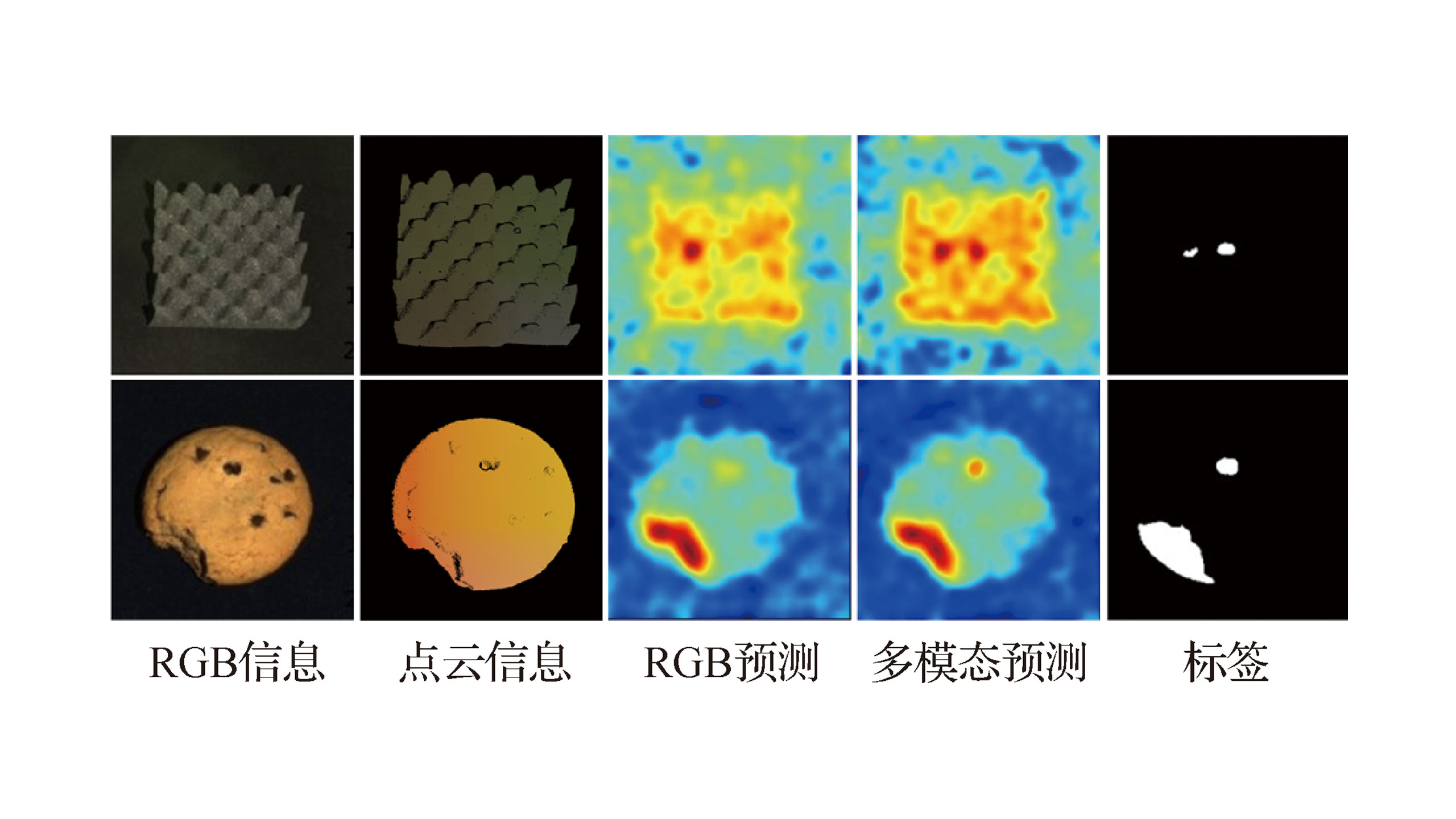

部分产品不同模态下缺陷定位效果图原图
4.消融实验
构建6组消融实验（前5组消融配置，第6组为完整模型，结果见表）。第4组测试 {1,2,5,12,13}种流块数量；第5组移除融合流，对比加法、乘法融合策略；无UFF模块时直接通道拼接双模态特征。
实验分析：多模态融合性能优于单模态，RGB作用高于3D点云；缺少UFF直接拼接特征易产生模态冲突，效果劣于单RGB。适度增加流块可提升性能，数量达到13易出现过拟合。信息瓶颈可抑制特征噪声，融合流实现多尺度特征交互，二者均能提升检测效果。
4.消融实验
构建6组消融实验（前5组消融配置，第6组为完整模型，结果见表）。第4组测试 {1,2,5,12,13}种流块数量；第5组移除融合流，对比加法、乘法融合策略；无UFF模块时直接通道拼接双模态特征。
实验分析：多模态融合性能优于单模态，RGB作用高于3D点云；缺少UFF直接拼接特征易产生模态冲突，效果劣于单RGB。适度增加流块可提升性能，数量达到13易出现过拟合。信息瓶颈可抑制特征噪声，融合流实现多尺度特征交互，二者均能提升检测效果。

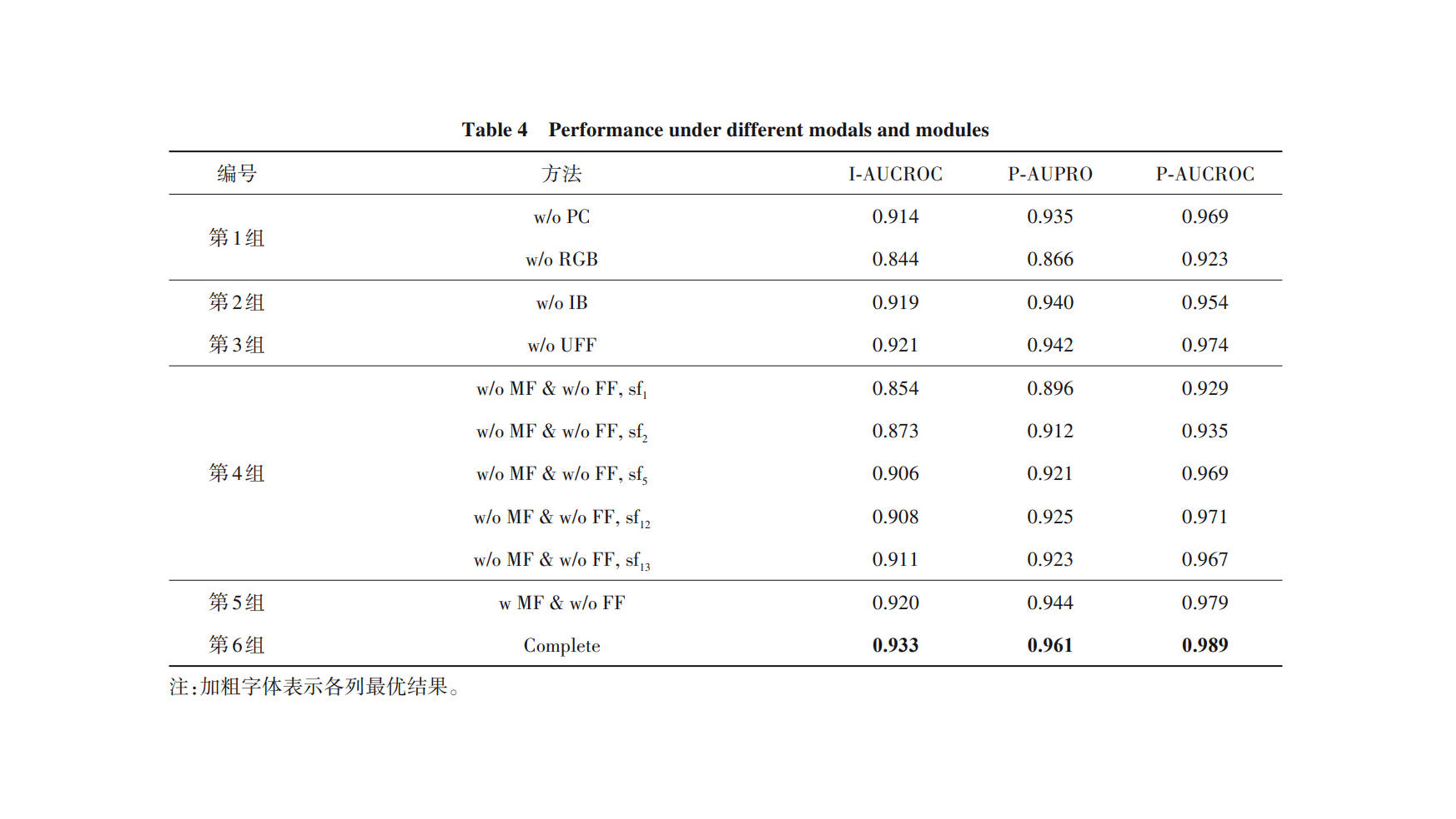

不同模态以及模块下方法的性能
针对工业缺陷尺度多变、单模态缺陷难以识别的问题，提出基于归一化流的多模态多尺度缺陷检测方法。该方法借助无监督特征融合整合双模态特征，引入信息瓶颈抑制单模态噪声，并构建特征金字塔改善模型对多变缺陷尺度的适配能力，在MVTec-3D AD数据集上性能优于多数现有算法。消融实验表明RGB图像与点云对检测任务贡献不同，后续将研究双模态最优权重分配，更加充分地挖掘多模态信息。
针对工业缺陷尺度多变、单模态缺陷难以识别的问题，提出基于归一化流的多模态多尺度缺陷检测方法。该方法借助无监督特征融合整合双模态特征，引入信息瓶颈抑制单模态噪声，并构建特征金字塔改善模型对多变缺陷尺度的适配能力，在MVTec-3D AD数据集上性能优于多数现有算法。消融实验表明RGB图像与点云对检测任务贡献不同，后续将研究双模态最优权重分配，更加充分地挖掘多模态信息。
